RED.MRU80.FLY-E RedWave Smart Controller RFID UHF Ethernet

Ethernet Controller RFID UHF EPC famiglia RedWave Smart FlyBoard Web Cloud Device con CPU & I/O, 2 antenne con multiplexer.
Frequenza Standard Comunicazione Performance / Antenne Modalità Operative
 RFID in Banda UHF EPC 865-868 MHz (EU) 902-928 MHz (FCC)  UHF EPC Class1 Gen2 ISO 18000-6  Lan Ethernet RJ45. Web Server on board  Fino a 2 metri.
2 x antenne esterne, Multiplexer integrato
 ISO Host Mode, Ethernet Notification Mode, Web Cloud

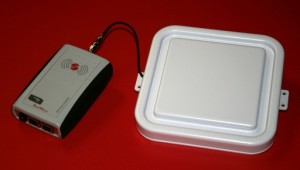

RED.MRU80.FLY-E Reader RFID UHF Ethernet RedWave SmartFly con multiplexer rfid e Antenne 17 x 17 cm.

Low Cost High Performance Controller RFID UHF multi-protocollo con CPU e Firmware modificabile, interfaccia Lan Ethernet RJ45 per la lettura/scrittura di transponders UHF EPC (860 – 960 MHz). 2 x antenne esterne o una integrata ed una esterna, Multiplexer integrato

Lan Ethernet Smart Cloud Reader RFID UHF – famiglia RedWave Smart FlyBoard by RFID Global. Standard ISO 18000-6 UHF EPC per Building Automation, automazione di processo ed industry, Temporary Store e retail, contaminazione tra eventi reali e social network (RFID Facebook Like Machine), Internet of Things (la Smart FlyBoard permette di gestire da remoto il controller RFID collegato a sensori), soluzioni stand alone di smart parking, M2M, scaffali intelligenti, device per RFID Sistemi di Raccolta Rifiuti RFID (GPS on-Board), etc…

RedWave RFID reader powered by
Logo_FEIG OBID-by-FEIG-i-scan_UHF

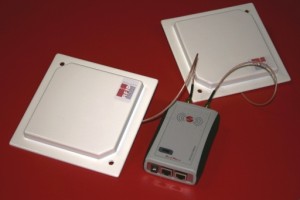

RED.MRU80.FLY-E Reader RFID UHF Ethernet RedWave SmartFly con multiplexer rfid e Antenne 16 x 16 cm.

RED.MRU80.FLY-E Reader RFID UHF Ethernet RedWave SmartFly con multiplexer rfid e Antenne 16 x 16 cm.

Il reader UHF ISO/IEC 18000-6 Lan Ethernet RED.MRU80.FLY-E della famiglia RedWave di RFID Global combina piccole dimensioni, elevate performance e flessibilità;  basato su tecnologia 100% italiana open hardware di openPicus il controller RFID UHF con Multiplexer integrato, dispone di 2 uscite d’antenna con attacco SMA, è dotato di intelligenza a bordo (processore CPU) e interfaccia per microSD (memoria di massa per memorizzazione dati), da qui l’aggettivo smart nel suo nome; inoltre: numerosi I/O (es. buzzer, segnalazioni luminose, relè, etc..), ed è proposto anche nelle versioni WiFi e Mobile GSM/GPRS.

RedWave RFID Smart FlyBoard collegamento al Web Server On Board con Tablet

RED.MRU80.FLY-E RedWave Smart Controller RFID UHF- collegamento al Web Server On Board con Tablet

Nota distintiva del RedWave Smart Controller RED.MRU80.FLY-E è la modalità con cui sono gestiti i dati “catturati” dal reader (firmware standard): ISO Host Mode prevede che i comandi di lettura del tag da parte del reader siano lanciati dall’host, mentre con la modalità Notification Mode l’host riceve le letture da molteplici reader RFID stando in ascolto su una predeterminata porta IP. Tra le peculiarità spicca il web server a bordo che trasforma un browser nell’interfaccia utente per configurare e gestire via web il controller RFID e i numerosi Input/Output: ciò permette la trasmissione e ricezione dati via internet, controllando così il proprio device da qualunque luogo, anche in modalità mobile.

E’ prevista anche la possibilità di sviluppo di firmware custom utilizzando ambiente Open Source (C language & Open IDE), per creare soluzioni verticali ed indipendenti, stand-alone, con ”intelligenza” a bordo e collegamenti ad host server via internet (cloud): il vantaggio di questa flessibilità consiste nell’introdurre rapidamente nel mercato nuovi prodotti o soluzioni anche in limitate quantità e ridurre il Time to Market!

  • Device RFID RedWave SmartFly - connettore esterno RJ50 (10 wire) per Input e Output, relè e sensori

    Device RFID RedWave SmartFly – connettore esterno RJ50 (10 wire) per Input e Output, relè e sensori

    Box Desktop compatto 121.9 x 78.7 x 33 mm.

  • CPU: 16 Bit Microchip 16Mips@32Mhz, 256K Flash, 16K Ram.
  • Interfaccia Host: Ethernet LAN RJ 45
  • Potenza RF: 170 mWatt configurabile via software
  • Controller per standard tag UHF EPC ISO 18000-6. Funzioni di Anticollisione (lettura multipla di etichette).
  • RFID Features:  Range di lettura fino a 250 cm. (dipende da tag, antenna e ampiente fisico); inventory 25 tag/sec.
  • Standard Firmware: On board OBID FEIG management protocol. Protocol Modes: ISO Host Mode, direct Lan Scan Mode, Lan/Internet Notification Mode (TCP). Dataset with time stamp. Trigger wake-up (2 inputs), Tag on presence (3 Outputs). Possibilità di applicazioni custom su richiesta.
  • Altre caratteristiche: Real Time Clock/Calendar con batteria tampone; slot per Micro SD memory card.
  • Input/Output & Segnalazione: 4 x digital input, 3 x digital output, 1 x output relay 24V @ 1A 1 x Led bicolor & internal buzzer.
  • Connettori interni: MiniUSB per upgrade Firmware upgrade & debug. 4 x digital input, 4 x digital output (solo versione Ethernet), buzzer, 1 x SPI interface, 1 x I2C Interface.
  • Connessioni d’antenna: 2 x SMA-Female (50 ohm) – Multiplexer RFID UHF integrato.
  • Firmware upgradabile attraverso Flash-EEPROM

RFID Smart FlyBoard RedWave – dettagli tecnici

RED.MRU80.FLY-EI Reader RFID UHF Ethernet RedWave SmartFly con multiplexer, 1 antenna integrata di prossimità e 1 antenna ISC.ANT170x170

RED.MRU80.FLY-EI Reader RFID UHF Ethernet RedWave SmartFly con multiplexer, 1 antenna integrata di prossimità e 1 antenna ISC.ANT170x170

Modelli:
  • ID RED.MRU80.FLY-E – Ethernet Controller RFID UHF EPC famiglia RedWave SmartFly Web Cloud Device con CPU & I/O, 2 antenne esterne con multiplexer. – (pn 9916-550-60)
  • ID RED.MRU80.FLY-EI – Ethernet Controller RFID UHF EPC famiglia RedWave SmartFly Web Cloud Device con CPU & I/O, 1 antenna integrata Near Field & 1 antenna esterna con multiplexer. – (pn 9916-550-62)
Altri modelli della famiglia RedWave Smart Cloud Controller RFID UHF:
  • ID RED.MRU80.FLY-WWiFi Controller RFID UHF EPC famiglia RedWave SmartFly Web Cloud Device con CPU & I/O, 2 antenne esterne con multiplexer. Host Interfaces: Wi-Fi controller 802.11 b/g/n. Antennas: 2 x SMA-female plug for external UHF antenna (not included). – (pn 9916-554-60)
  • ID RED.MRU80.FLY-WIWiFi Controller RFID UHF EPC famiglia RedWave SmartFly Web Cloud Device con CPU & I/O, 1 antenna integrata Near Field & 1 antenna esterna con multiplexer. Host Interfaces: Wi-Fi controller 802.11 b/g/n. Antennas: 1 x integrated Near Field Antenna (for Item Level Tag) & 1 x SMA-female plug for external UHF antenna (not included). – (pn 9916-554-62)
  • ID RED.MRU80.FLY-MMobile GSM/GPRS Controller RFID UHF EPC famiglia RedWave SmartFly Web Cloud Device con CPU & I/O, 2 antenne esterne con multiplexer. Host Interfaces: Mobile GSM/GPRS (slot for mobile SIM). Antennas: 2 x SMA-female plug for external UHF antenna (not included). – (pn 9916-556-60)
  • ID RED.MRU80.FLY-MIMobile GSM/GPRS Controller RFID UHF EPC famiglia RedWave SmartFly Web Cloud Device con CPU & I/O, 1 antenna integrata Near Field & 1 antenna esterna con multiplexer. Host Interfaces: Mobile GSM/GPRS (slot for mobile SIM). Antennas: 1 x integrated Near Field Antenna (for Item Level Tag) & 1 x SMA-female plug for external UHF antenna (not included). – (pn 9916-556-62)
Antenne collegabili al Controller RFID UHF ed Opzioni:
  • ID ISC.ANT.U160/160-EU – (pn 9916-868-16) Antenna RFID UHF. Circular polarized Panel Antenna for operating frequencies in the UHF ranges 865-870 MHz (EU Region). Gain: 4,0 dBic @ 866 MHz. Antenna connection SMA-Male socket (50 Ohm). Dimensions (WxHxD): 162x162x16 mm.
  • ID ISC.ANT.U150D-EU – (pn 9916-868-15) Compact Round Antenna RFID UHF. Circular polarized Panel Round Antenna for operating frequencies in the UHF ranges 865-870 MHz (EU Region). Gain: 4,0 dBic @ 866 MHz. Antenna connection SMA-Female socket (50 Ohm). Dimensions: diam. 150 mm. – depth 16 mm.
  • ID ISC.ANT.U170/170-EU – (pn 3200-000-00) Antenna RFID UHF. Circular polarized Panel Antenna for operating frequencies in the UHF ranges 865-870 MHz (Optimized for EU Region). Gain: 4.0 dBic @ 866 MHz. Width (3 dB beam): 85° x 85°. Protection class IP65. Antenna connection SMA socket (50 Ohm). Housing ASA-ABS Light grey. Dimensions (WxHxD): 170x170x25 mm. Weight: 270 g.
  • ID ISC.ANT.U270/270-EU – (pn 3199-000-00) Antenna RFID UHF. Circular polarized Panel Antenna for operating frequencies in the UHF ranges 865-870 MHz (Optimized for EU Region). Gain: 9.0 dBic @ 866 MHz. Width (3 dB beam): 65° x 65°. Protection class IP65. Antenna connection SMA socket (50 Ohm). Housing ASA-ABS Light grey. Dimensions (WxHxD): 270x270x57 mm. Weight: 1.210 g.
  • ID ISC.ANT.U600/270-EU – (pn 3198-000-00) Antenna RFID UHF. Circular polarized Panel Antenna for operating frequencies in the UHF ranges 865-870 MHz (Optimized for EU Region). Gain: 11.0 dBic @ 866 MHz. Width (3 dB beam): 65° x 30°. Protection class IP65. Antenna connection SMA socket (50 Ohm). Housing ASA-ABS Light grey. Dimensions (WxHxD): 590x270x57 mm. Weight: 2.200 g.

Il controller RFID RED.MRU80.FLY-E Ethernet può trovare molteplici sbocchi applicativi: Building Automation, automazione di processo ed industry (rilevamento dei dati di produzione da remoto grazie agli I/O), Temporary Store e retail, contaminazione tra eventi reali e social network (Facebook Like Machine), Internet of Things (la Smart FlyBoard permette di gestire da remoto il controller RFID collegato a sensori) e soluzioni stand alone di smart parking, M2M, scaffali intelligenti comandati da remoto: il tutto in ottica Cloud!

Settori Applicativi RFID
Settori di Mercato RFID

Alcuni casi applicativi di successo in cui sono stai utilizzati i Controller RFID UHF della serie RedWave RED.MRU80.FLY:
ID RED.MRU80.FLY-X - RedWave Reader RFID UHF EPC SmartFly Web Cloud Device Ethernet with CPU & I/O
299.3 KB 812 Downloads Dettagli...
