RFID Smart FlyBoard RedWave per Controller RFID

RFID Smart FlyBoard della serie RedWave
per Controller RFID HF/UHF OBID by FEIG Electronic

Riga_Rossa

Scheda elettronica modulare per facilitare la composizione delle architetture RFID ed il loro dialogo con le moderne tecnologie Cloud

RED.FlyBoard - RedWave RFID Smart FlyBoard Mix Device Ethernet - WiFi - GPRS

RFID Smart FlyBoard della famiglia RedWave è una scheda elettronica OEM versatile e modulare nelle connessioni e modalità di comunicazione, progettata dal dipartimento Ricerca e Sviluppo RFID Global per agevolare la realizzazione di progetti RFID custom, la board funge da ponte fra la tipica infrastruttura hardware RFID HF ed UHF OBID di FEIG Electronic da un lato e le tecnologie informatiche dell’ambiente in cui l’RFID opera dall’altro, tra cui PC, cloud, tablet e mobile device.

RedWave RFID Smart FlyBoard è basata su tecnologia open hardware di openPicus 100% italiana

Made in Italy - RFID in ItaliaRedWave RFID Smart FlyBoard basata su tecnologia 100% italiana open hardware di openPicus è dotata di intelligenza a bordo (processore CPU), da qui l’aggettivo smart incluso nel suo nome, numerosi I/O (es. buzzer, segnalazioni luminose, relè, etc..), opera sia in banda HF che UHF ed è proposta in 3 versioni (Lan, WiFi 802.11G, Mobile GSM/GPRS): queste peculiarità tecniche fanno della RedWave RFID Smart FlyBoard una componente flessibile che facilita la configurazione delle architetture RFID, adattandosi alle specifiche esigenze applicative di ogni progetto.

Mix Apparati RFID HF ed UHF RedWave SmartFly Cloud - Fronte e Retro

Mix Apparati RFID HF ed UHF RedWave SmartFly Cloud – Fronte e Retro

Utilizzando per semplicità la metafora dei giochi Lego, la scheda RedWave poggia sulla stessa logica: come i mattoncini sono assemblati in vario modo per costruire l’oggetto desiderato, così la RFID Smart FlyBoard è integrata con diverse altre componenti RFID (controller ed antenne), generando fino a 36 possibili combinazioni tra il sistema RFID e l’Host Communication, il tutto ready to use!

Accanto a questa impostazione, è previsto anche lo sviluppo di firmware custom utilizzando ambiente Open Source (C language & Open IDE), per creare soluzioni verticali ed indipendenti, stand-alone, con ”intelligenza” a bordo e collegamenti ad host server via internet (cloud): il vantaggio di questa flessibilità consiste nell’introdurre rapidamente nel mercato nuovi prodotti o soluzioni anche in limitate quantità e ridurre il Time to Market!

RFID RedWave Smart FlyBoard: lo scenario Cloud - Clicca qui

Nota distintiva della RedWave Smart FlyBoard è la modalità con cui sono gestiti i dati “catturati” dal reader (firmware standard): ISO Host Mode prevede che i comandi di lettura del tag da parte del reader siano lanciati dall’host, mentre con la modalità Notification Mode TCP-IP l’host riceve le letture da molteplici schede FlyBoard stando in ascolto su una predeterminata porta IP.

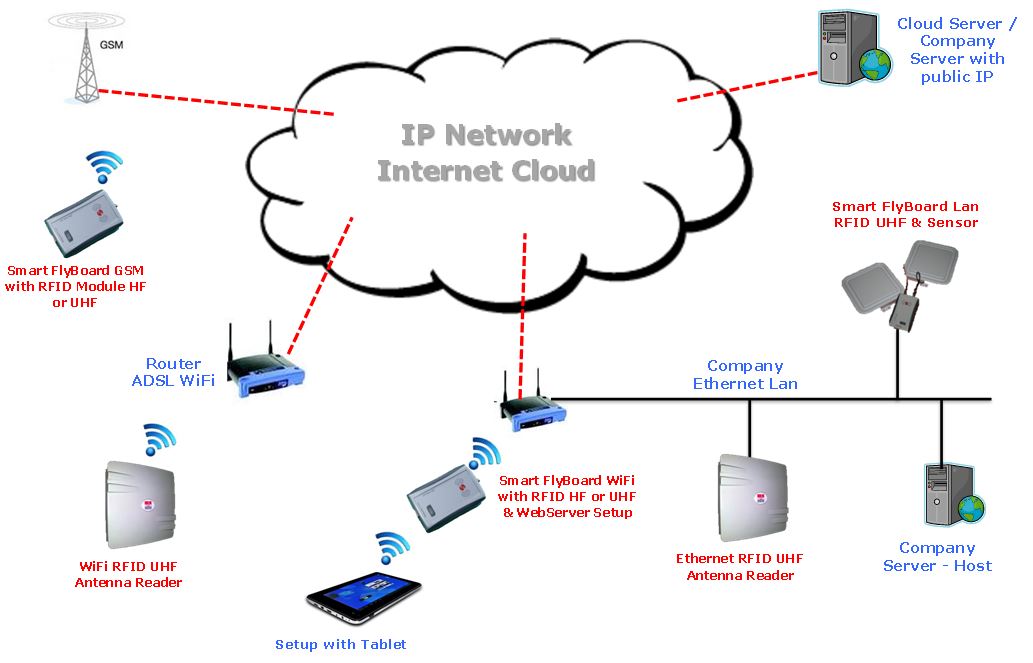

RFID Smart Cloud FlyBoard Device - Scenario

RFID Smart Cloud FlyBoard Device – Scenario

In quest’ultimo caso non è necessario tenere aperto un canale di comunicazione tra l’host e le FlyBoard, poiché i dati arrivano da molteplici schede dislocate ovunque in modalità LAN, WiFi e via GSM/GPRS, con un chiaro risparmio di risorse di elaborazione dati da parte dell’host.

On Board Web Server e Applicazioni Cloud - Clicca qui per maggiori dettagli

RedWave RFID Smart FlyBoard collegamento al Web Server On Board con Tablet

RedWave RFID Smart FlyBoard collegamento al Web Server On Board con Tablet

Tra le peculiarità dell’RFID RedWave Smart FlyBoard spicca il web server a bordo della scheda, configurabile, che trasforma un browser nell’interfaccia utente per configurare e gestire via web sia la board che il controller RFID: ciò permette la trasmissione e ricezione dati via internet, controllando così il proprio device da qualunque luogo, anche in modalità mobile.

Customizzando il firmware, è poi possibile l’invio di e.mail ed il salvataggio dati in un server FTP remoto; a tutto questo si aggiunge la possibilità di configurare la scheda FlyBoard sia con comandi a basso livello che con applicazioni client.

Progettata e realizzata sulle specifiche tecniche dei controller RFID di Feig Electronic (la scheda ad esempio è pin-compatibile con questi dispositivi sia HF che UHF, agevolando così anche progetti ibridi), l’RFID Smart FlyBoard RedWave  può trovare molteplici sbocchi applicativi: Building Automation, automazione di processo ed industry (rilevamento dei dati di produzione da remoto grazie agli I/O), Temporary Store e retail, contaminazione tra eventi reali e social network (Facebook Like Machine), Internet of Things (la Smart FlyBoard permette infatti di gestire da remoto il controller RFID collegato a sensori) e soluzioni stand alone di smart parking, M2M, scaffali intelligenti comandati da remoto: il tutto in ottica Cloud.

Quali dati può trasmettere l’RFID RedWave Smart FlyBoard? - Clicca qui

Data ed ora, ID dei tag RFID rilevati anche in anti-collisione (es. inventory) e relativi blocchi di memoria, stato dell’input, sensori di temperatura, contatto e posizionamento GPS, oltre all’identificativo della o delle schede FlyBoard che stanno trasmettendo.

RED.FlyBoard-E - RedWave RFID Smart FlyBoard Device Schema

Identikit tecnico in sintesi:
  • Real Time Clock/Calendar con batteria: data e ora possono essere trasmessi all’host con i dati di lettura del tag (ID ed User Memory sono configurabili anche via internet);
  • Micro SD memory card è la memoria di massa per log data collection o dati racconti da sensori;
  • 8 Input/Output, di cui 1 relè, per attivare fotocellule, push botton, led, buzzer, dispositivi e segnalatori, porte, sbarre, tornelli etc.;
  • Bus SPI ed I2C per localizzatori GPS, sensori di temperatura e di contatto, umidità, movimento, display LCD etc.;
  • Interfacce: TTL, RS232 e RJ45;
  • MiniUSB per upgrade del firmware e debug.

Lettori RFID HF ed UHF utilizzabili con RedWave RFID Smart FlyBoard? - Clicca qui

Pensata anche in un’ottica di miniaturizzazione (77,5 x 122,4 x 33,5 mm ed un peso di 150 g.), la scheda è strutturata per essere pronta all’uso: il firmware standard pre-caricato a bordo dei 3 modelli può essere collegato direttamente ai  sia in modulo OEM (TTL) che RS232; i comandi standard di Feig sono poi trasferiti al controller RFID, mentre i comandi I/O vengono elaborati dalla RFID Smart FlyBoard.

Alcuni dei controller RFID HF by FEIG Electronic collegabili alla RFID Smart FlyBoard:
  • CPR.M02.VP – Modulo OEM RFID & NFC HF Multi ISO
  • CPR.40.0X – Moduli OEM RFID HF – NFC – Calypso
  • ISC.M02.M8 – Modulo OEM RFID HF Antenna Mux
  • CPR02.10 – Controllo Accessi RFID HF contactless seriale
  • ISC.MR102-A – Mid Range Reader RFID HF EPC RS232
  • ISC.LR1002 – Long Range Reader RFID HF 5 W
  • ISC.LR2500 – Long Range Reader RFID HF High Performance
Alcuni dei controller RFID UHF by FEIG Electronic collegabili alla RFID Smart FlyBoard:
  • ISC.MU02.02 – OEM RFID UHF Short Range Reader Module
  • ISC.MRMU102 – Mid Range OEM Reader RFID UHF EPC con Multiplexer
  • ISC.MRU102 – Desktop Mid Range Reader RFID UHF EPC con Multiplexer
  • ISC.MRU200i – Industrial Mid Range Reader RFID UHF EPC con antenne integrate
  • ISC.MRU200 – Industrial Mid Range Reader RFID UHF EPC con Multiplexer
  • ISC.LRU1002-E – Long Range Reader RFID UHF EPC – 2 W
  • ISC.LRU3000 – HP Long Range Reader RFID UHF EPC – 2 W
  • ISC.LRU3500 – HP Long Range Reader RFID UHF EPC – PoE 4 W

RedWave RFID Smart FlyBoard: modelli disponibili - Clicca qui

Caratteristiche comuni a tutti i modelli:
RedWave RFID Smart FlyBoard Ethernet - WiFi - GSM/GPRS per Reader RFID HF e UHF

RedWave RFID Smart FlyBoard Ethernet – WiFi – GSM/GPRS per Reader RFID HF e UHF

OEM Developer Smart Board for Applications: Sensors and Automation, Internet of Things, Machine to Machine, Building automation and remote control, Industrial/process management and many other. CPU: 16 Bit Processor 16Mips@32Mhz, 256K Flash, 16K Ram. Connectors: RJ50 10 wire for external I/O, power connector (12 VDC not included). Standard FirmWare: on board OBID FEIG management protocol, possibility of custom applications (on request). Configuration mode: low-level commands, client application and via Web Server on Board. Protocol Modes: ISO Host Mode, Direct Lan Scan Mode, Lan/Internet Notification Mode (TCP). Interface for RFID FEIG controller HF & UHF: internal TTL (5V) or RS232 (12V). MiniUSB for Firmware upgrade & debug. I/O on external RJ50 (10 wire): 4 x digital input, 3 x digital output, 1 x output relè. Internal I/O & interface: 4 x digital input, 4 x digital output, 1 x buzzer, 1 x Led bicolor, 1 x SPI interface, 1 x I2C Interface. Real Time Clock/Calendar with battery. Slot for Micro SD memory card. OEM Version (no box).

  • RED.FlyBoard-E – RedWave Smart FlyBoard Ethernet for RFID OBID Controller HF & UHF with CPU & I/O. Host Interfaces: 10/100 Base-T Ethernet controller. Connector: 1 x Lan Ethernet RJ45 (to host) – (pn 9916-550-00)
  • RED.FlyBoard-W – RedWave Smart FlyBoard WiFi for RFID OBID Controller HF & UHF with CPU & I/O. Host Interfaces: Wi-Fi controller 802.11 b/g/n. – (pn 9916-554-00)
  • RED.FlyBoard-M – RedWave Smart FlyBoard Mobile (GSM/GPRS) for RFID OBID Controller HF & UHF with CPU & I/O. Host Interfaces: Sagem HILO v2 (GSM/GPRS), uFL antenna connector (Antenna not included). TLC SIM card holder on board. – (pn 9916-556-00)

RedWave RFID Smart FlyBoard: per il datasheet - Clicca qui

RedWave Smart FlyBoard OEM RFID Global
RedWave Smart FlyBoard OEM RFID Global RedWave_Smart_FlyBoard_OEM_RFID_Global.pdf
685.8 KB 1400 Downloads Dettagli...

Foto Gallery RedWave RFID Smart FlyBoard – Clicca qui
