Modulo OEM RFID HF (13,56 MHz) ISO 15693, ISO 18000-3 MODE 1 con multiplexer per antenne esterne
Frequenza Standard Comunicazione Performance / Antenna Modalità Operative
RFID in Banda HF – 13,56 Mhz ISO 15693, ISO 18000-3 MODE 1
I-Code-SLI
RS232 – Level LVTTL (3.3 V) Fino a 15 cm
Fino a 8 antenne esterne 50 ohm
ISO Host Mode

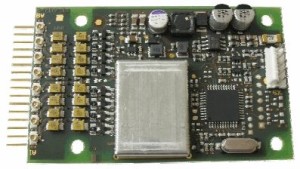

ISC.M02.M8-B - RFID HF ISO 15693, Modulo OEM Reader e Writer con multiplexer integrato a 8 uscite per antenne 50 ohm

Modulo OEM RFID HF ID ISC.M02.M8-B con multiplexer per antenne esterne (50 ohm) fino a 8 uscite.


Famiglia i-Scan standard ISO 15693, , ISO 18000-3 MODE 1 per applicazioni Custom OEM, gaming, rfid embedded, autenticazione.

Product by
Logo_FEIG OBID-by-FEIG-i-scan_HF

[tabs slidertype=”top tabs” autospeed=”2000″] [tabcontainer][tabtext]Caratteristiche

Principali[/tabtext] [tabtext]Modelli e

Opzioni [/tabtext][tabtext]Prodotti

Correlati[/tabtext][tabtext]Applicazioni e

Soluzioni[/tabtext][tabtext]Download

Datasheet[/tabtext] [/tabcontainer]

[tabcontent]

[tab]

ID ISC.M02.M8-B - RFID HF ISO 15693, Modulo OEM Reader e Writer con multiplexer integrato a 8 uscite per antenne 50 ohm

ISC.M02.M8-B – RFID HF ISO 15693, Modulo OEM Reader e Writer con multiplexer integrato a 8 uscite per antenne 50 ohm

Combinando piccole dimensioni (87 x 50 x 14 mm), elevate performance e basso costo, il nuovo modulo OEM RFID HF (ISO 15693) ISC.M02.M8-B incorpora al suo interno un multiplexer d’antenna con 8 uscite, funzioni di anti-collisione ed RSSI Data Readout per la localizzazione dei tag rilevati completano le feature.

Ideale per applicazioni RFID Embedded con più punti di rilevazione: IoT, M2M, apparati medicali, vending machine, totem multimediali, intrattenimento, etc….

Il Firmware aggiornabile (Flash-EEPROM) consente l’implementazione delle future generazioni di transponder.

  • Connettore host 5-pin multipin plug Type MTA 100 AMP
  • Transmitting power 200 mW ± 1 dB
  • Supply voltage 24 V DC +/- 10%
  • Current consumption max. 100 mA – Power consumption max. 2 W
  • Antenna connection up to 8 external antennas (50 ohm) – connectors: U.FL-R-SMT or Multipin
  • Interface RS232 – Level LVTTL (3.3 V)
  • Supported transponders ISO 15693 ISO 18000-3 MODE 1) *
  • Protocol mode ISO Host Mode.

(*) Esempi: EM HF ISO Chips, Fujitsu HF ISO Chips, IDS Sensor Chips, Infineon my-d, KSW Sensor Chips, NXP I-Code, STM ISO Chips, TI Tag-it

[/tab]
[tab]

Modelli :

  • ID ISC.M02.M8-B – (pn 3418-000-00) OEM Short Range Reader Module HF (ISO 15693) with 8 antenna multiplexer. Frequency: 13,56 MHz..

Opzioni:

  • RED.ANT140/140 – RedWave Paddle Antenna RFID HF
  • ID ISC.ANT40/30 – External antenna 40 mm x 30 mm
  • ID ISC.ANT100/100 – External antenna 100 mm x 100 mm
  • ID CAB.NET.24V-B. Power Supply 24VDC at 1000mA (max 24VA) for ISC.M02.M8-B; necessita del cavo inettore: ID CAB.RS-A. T-Form cable (Cod. 1690-000-00).
  • ID CO.RS232/LV-TTL-33. Converter from Low Voltage TTL (3.3) into RS232 V24 for ISC.M02.M8-B. Port DB9/DB9. Port Powered.
  • ID CAB.RS-A – Cable for RS232/485 and power supply
  • ID CAB.A-A – Adapter cable, 10 cm

[/tab]
[tab]
Per le caratteristiche tecniche e gli sbocchi applicativi il dispositivo può operare con:

[/tab]
[tab]
Il multiplexer d’antenna a 8 uscite, l’interfaccia LV TTL, le dimensioni compatte, l’alta velocità di lettura/scrittura e l’affidabilità (MTBF) consentono una varietà di applicazioni RFID embedded custom con più punti di rilevazione: M2M, apparati medicali, vending machine, totem multimediali, intrattenimento e giochi, etc…..

[/tab]

[tab]

ID ISC M02 M8 RFID Global
ID ISC M02 M8 RFID Global
ID_ISC.M02.M8_RFID_Global.pdf
242.8 KB
387 Downloads
Details...
