Wi-Fi Slim Gate RFID UHF EPC famiglia RedWave Smart FlyBoard Web Cloud Device con CPU & I/O, 2 antenne con multiplexer.
Frequenza Standard Comunicazione Performance / Antenne Modalità Operative
 RFID in Banda UHF EPC 865-868 MHz (EU) 902-928 MHz (FCC)  UHF EPC Class1 Gen2 ISO 18000-6  Wi-Fi controller 802.11 b/g/n. Web Server on board  Luce di lettura fino a 3 metri.
2 x antenne esterne, Multiplexer integrato
 ISO Host Mode, Ethernet Notification Mode, Web Cloud

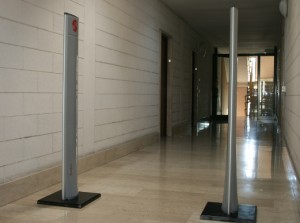

RED.SGU102-FLY Slim Gate RFID UHF RedWave Smart. Controllo accessi RFID. Interfacce: Ethernet - Wi-Fi - GSM/GPRS


Low Cost High Performance Gate RFID UHF multi-protocollo con CPU e Firmware modificabile, interfaccia Wi-Fi controller 802.11 b/g/n per la lettura/scrittura di transponders UHF EPC (860 – 960 MHz). 2 x antenne esterne, Multiplexer integrato

Lan Ethernet Smart Cloud Gate RFID UHF – famiglia RedWave Smart FlyBoard by RFID Global. Standard ISO 18000-6 UHF EPC; combina piccole dimensioni, elevate performance, un look elegante e basso costo. La soluzione, che racchiude controller ed antenne multiplexate appositamente progettate, ideale per identificazione hand-free di items e persone in svariati scenari, tra cui retail, industria e logistica., etc…

RedWave controller powered by
Logo_FEIG OBID-by-FEIG-i-scan_UHF



RedWave RFID Smart FlyBoard collegamento al Web Server On Board con Tablet

RED.SGU102.FLY-E RedWave Smart Gate RFID UHF- collegamento al Web Server On Board con Tablet

Nota distintiva del RedWave Smart Gate RFID UHF RED.SGU102.FLY-W è la modalità con cui sono gestiti i dati “catturati” dal reader (firmware standard): ISO Host Mode prevede che i comandi di lettura del tag da parte del reader siano lanciati dall’host, mentre con la modalità Notification Mode l’host riceve le letture da molteplici reader RFID stando in ascolto su una predeterminata porta IP. Tra le peculiarità spicca il web server a bordo che trasforma un browser nell’interfaccia utente per configurare e gestire via web il controller RFID e i numerosi Input/Output: ciò permette la trasmissione e ricezione dati via internet, controllando così il proprio device da qualunque luogo, anche in modalità mobile.

RED.SGU102-FLY Slim Gate RFID UHF RedWave Smart. Controllo accessi RFID. Interfacce: Ethernet - Wi-Fi - GSM/GPRS

RED.SGU102-FLY Slim Gate RFID UHF RedWave Smart. Controllo accessi RFID. Interfacce: Ethernet – Wi-Fi – GSM/GPRS

Lo slim Gate UHF ISO/IEC 18000-6 Wi-Fi RED.SGU102.FLY-W della famiglia RedWave di RFID Global combina dimensioni contenute, look accattivante, elevate performance e flessibilità;  basato su tecnologia 100% italiana open hardware di openPicus  il gate RFID UHF con Multiplexer è  composto da un’antenna principale (contenente il controller RFID UHF, CPU, comunicazione ed antenna uhf) e da un’antenna complementare collegata attraverso cavo coax; il Gate è dotato di microSD (memoria di massa per memorizzazione dati) e di intelligenza On-Board, da qui l’aggettivo smart nel suo nome; inoltre: numerosi I/O (es. buzzer, segnalazioni luminose a Led Strip, relè, etc..), proposto in vari colori e disponibile anche nelle versioni Lan Ethermet e Mobile GSM/GPRS.



E’ prevista anche la possibilità di sviluppo di firmware custom utilizzando ambiente Open Source (C language & Open IDE), per creare soluzioni verticali ed indipendenti, stand-alone, con ”intelligenza” a bordo e collegamenti ad host server via internet (cloud): il vantaggio di questa flessibilità consiste nell’introdurre rapidamente nel mercato nuovi prodotti o soluzioni anche in limitate quantità e ridurre il Time to Market!

  • Design compatto (HxWxD): 1530 x 263 x 54/127 (top/base) mm.
  • Potenza RF: 500 mWatt configurabile via software
  • Controller per standard tag UHF EPC ISO 18000-6. Funzioni di Anticollisione (lettura multipla di etichette).
  • RFID Features:  Range di lettura fino a 300 cm. (dipende da tag, antenna e ampiente fisico).
  • Interfaccia Host: Wi-Fi controller 802.11 b/g/n.
  • CPU: 16 Bit Microchip 16Mips@32Mhz, 256K Flash, 16K Ram.
  • Input/Output & Segnalazione: 4 x digital input, 3 x digital output, 1 x output relay 24V @ 1A 1 x Led Strip e buzzer integrati.
  • Connettori interni: MiniUSB per upgrade Firmware upgrade & debug. 4 x digital input, 4 x digital output (solo versione Ethernet), buzzer, 1 x SPI interface, 1 x I2C Interface.
  • Standard Firmware: On board OBID FEIG management protocol. Protocol Modes: ISO Host Mode, direct Lan Scan Mode, Lan/Internet Notification Mode (TCP). Dataset with time stamp. Trigger wake-up (2 inputs), Tag on presence (3 Outputs). Possibilità di applicazioni custom su richiesta.
  • Altre caratteristiche: Real Time Clock/Calendar con batteria tampone; slot per Micro SD memory card.
  • Firmware upgradabile attraverso Flash-EEPROM

RED.STU102-FLY Slim Totem RFID UHF RedWave Smart. Controllo accessi RFID. Interfacce: Ethernet - Wi-Fi - GSM/GPRS

RED.STU102-FLY Slim Totem RFID UHF RedWave Smart. Controllo accessi RFID. Interfacce: Ethernet – Wi-Fi – GSM/GPRS

Modelli:

  • ID RED.STU102-FLY-W – Totem RFID UHF EPC RedWave SmartFly Cloud Wi-Fi. CPU & I/O, Totem solution (1 antenna base) – (pn 9916-554-80)
  • ID RED.SGU102-FLY-W – Slim Gate RFID UHF EPC RedWave SmartFly Cloud Wi-Fi. CPU & I/O, gate solution (coppia di antenne) per controllo accessi RFID UHF – (pn 9916-554-82)

Altri modelli della famiglia RedWave Smart Cloud Gate RFID UHF:

  • ID RED.SGU102-FLY-E – Slim Gate RFID UHF EPC RedWave SmartFly Cloud Ethernet. CPU & I/O, gate solution (coppia di antenne) per controllo accessi RFID UHF. – (pn 9916-550-82)
  • ID RED.SGU102-FLY-M – Slim Gate RFID UHF EPC RedWave SmartFly Cloud Mobile GSM/GPRS. CPU & I/O, gate solution (coppia di antenne) per controllo accessi RFID UHF. – (pn 9916-556-82)



Per le caratteristiche tecniche e gli sbocchi applicativi il Gate RFID UHF RED.SGU102.FLY-W può operare con:

Il Wireless Gate RFID UHF RED.SGU102.FLY-W può trovare numerosi sbocchi applicativi: tracciabilità e rintracciabilità di beni (Retail, Fashion, etc…), Controllo Accessi RFID, Building Automation,  Temporary Store e retail, contaminazione tra eventi reali e social network (Facebook Like Machine, spettacoli, musei, etc…), Internet of Things (la Smart FlyBoard integrata consente di gestire da remoto il controller RFID UHF collegato a sensori) e soluzioni stand alone: il tutto in ottica Cloud!

Settori Applicativi RFID
Settori di Mercato RFID



ID RED SGU102 FLY Slim Gate UHF RFID Global
ID RED SGU102 FLY Slim Gate UHF RFID Global
ID_RED.SGU102.FLY_Slim_Gate_UHF_RFID_Global.pdf
286.9 KB
883 Downloads
Details...

RED.SGU102.FLY-W RedWave Smart Gate RFID UHF Wi-Fi con CPU ed I/O.
