RED.SGU102-FLY-E Slim Gate RFID UHF RedWave SmartFly Cloud Ethernet

Ethernet Slim Gate RFID UHF EPC famiglia RedWave Smart FlyBoard Web Cloud Device con CPU & I/O, 2 antenne con multiplexer.
Frequenza Standard Comunicazione Performance / Antenne Modalità Operative
 RFID in Banda UHF EPC 865-868 MHz (EU) 902-928 MHz (FCC)  UHF EPC Class1 Gen2 ISO 18000-6  Lan Ethernet RJ45. Web Server on board  Luce di lettura fino a 3 metri.
2 x antenne esterne, Multiplexer integrato
 ISO Host Mode, Ethernet Notification Mode, Web Cloud

RED.SGU102-FLY Slim Gate RFID UHF RedWave Smart. Controllo accessi RFID. Interfacce: Ethernet - Wi-Fi - GSM/GPRS


Low Cost High Performance Gate RFID UHF multi-protocollo con CPU e Firmware modificabile, interfaccia Lan Ethernet RJ45 per la lettura/scrittura di transponders UHF EPC (860 – 960 MHz). 2 x antenne esterne, Multiplexer integrato

Lan Ethernet Smart Cloud Gate RFID UHF – famiglia RedWave Smart FlyBoard by RFID Global. Standard ISO 18000-6 UHF EPC; combina piccole dimensioni, elevate performance, un look elegante e basso costo.

La soluzione, che racchiude controller ed antenne multiplexate appositamente progettate, ideale per identificazione hand-free di items e persone in svariati scenari, tra cui retail, industria e logistica., etc…

RedWave controller powered by
Logo_FEIG OBID-by-FEIG-i-scan_UHF

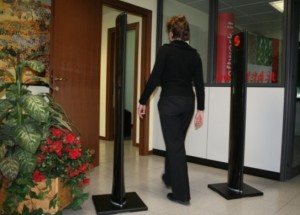

RED.SGU102-FLY Slim Gate RFID UHF RedWave Smart. Controllo accessi RFID. Interfacce: Ethernet - Wi-Fi - GSM/GPRS

RED.SGU102-FLY Slim Gate RFID UHF RedWave Smart. Controllo accessi RFID. Interfacce: Ethernet – Wi-Fi – GSM/GPRS

Lo slim Gate UHF ISO/IEC 18000-6 Lan Ethernet RED.SGU102.FLY-E della famiglia RedWave di RFID Global combina dimensioni contenute, look accattivante, elevate performance e flessibilità;  basato su tecnologia 100% italiana open hardware di openPicus il gate RFID UHF con Multiplexer è  composto da un’antenna principale (contenente il controller RFID UHF, CPU, comunicazione ed antenna uhf) e da un’antenna complementare collegata attraverso cavo coax; il gate è dotato di intelligenza a bordo (processore CPU) e interfaccia per microSD (memoria di massa per memorizzazione dati), da qui l’aggettivo smart nel suo nome; inoltre: disponibile anche nelle versioni WiFi e Mobile GSM/GPRSnumerosi I/O (es. buzzer, segnalazioni luminose a Led Strip, relè, etc..) e proposto in vari colori (grigio, nero, bianco, rosso).

RedWave RFID Smart FlyBoard collegamento al Web Server On Board con Tablet

RED.SGU102.FLY-E RedWave Smart Gate RFID UHF- collegamento al Web Server On Board con Tablet

Nota distintiva del RedWave Smart Gate RFID UHF RED.SGU102.FLY-E è la modalità con cui sono gestiti i dati “catturati” dal reader (firmware standard): ISO Host Mode prevede che i comandi di lettura del tag da parte del reader siano lanciati dall’host, mentre con la modalità Notification Mode l’host riceve le letture da molteplici reader RFID stando in ascolto su una predeterminata porta IP. Tra le peculiarità spicca il web server a bordo che trasforma un browser nell’interfaccia utente per configurare e gestire via web il controller RFID e i numerosi Input/Output: ciò permette la trasmissione e ricezione dati via internet, controllando così il proprio device da qualunque luogo, anche in modalità mobile.

E’ prevista anche la possibilità di sviluppo di firmware custom utilizzando ambiente Open Source (C language & Open IDE), per creare soluzioni verticali ed indipendenti, stand-alone, con ”intelligenza” a bordo e collegamenti ad host server via internet (cloud): il vantaggio di questa flessibilità consiste nell’introdurre rapidamente nel mercato nuovi prodotti o soluzioni anche in limitate quantità e ridurre il Time to Market!

  • Design compatto (HxWxD): 1530 x 263 x 54/127 (top/base) mm.
  • CPU: 16 Bit Microchip 16Mips@32Mhz, 256K Flash, 16K Ram.
  • Interfaccia Host: Ethernet LAN RJ 45
  • Potenza RF: 500 mWatt configurabile via software
  • Controller per standard tag UHF EPC ISO 18000-6. Funzioni di Anticollisione (lettura multipla di etichette).
  • RFID Features:  Range di lettura fino a 300 cm. (dipende da tag, antenna e ampiente fisico).
  • Standard Firmware: On board OBID FEIG management protocol. Protocol Modes: ISO Host Mode, direct Lan Scan Mode, Lan/Internet Notification Mode (TCP). Dataset with time stamp. Trigger wake-up (2 inputs), Tag on presence (3 Outputs). Possibilità di applicazioni custom su richiesta.
  • Altre caratteristiche: Real Time Clock/Calendar con batteria tampone; slot per Micro SD memory card.
  • Input/Output & Segnalazione: 4 x digital input, 3 x digital output, 1 x output relay 24V @ 1A 1 x Led Strip e buzzer integrati.
  • Connettori interni: MiniUSB per upgrade Firmware upgrade & debug. 4 x digital input, 4 x digital output (solo versione Ethernet), buzzer, 1 x SPI interface, 1 x I2C Interface.
  • Firmware upgradabile attraverso Flash-EEPROM

RFID Smart FlyBoard RedWave – dettagli tecnici

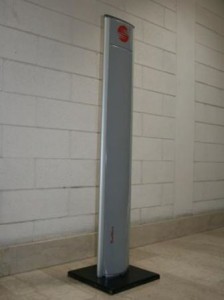

RED.STU102-FLY Slim Totem RFID UHF RedWave Smart. Controllo accessi RFID. Interfacce: Ethernet - Wi-Fi - GSM/GPRS

RED.STU102-FLY Slim Totem RFID UHF RedWave Smart. Controllo accessi RFID. Interfacce: Ethernet – Wi-Fi – GSM/GPRS

Modelli:
  • ID RED.STU102-FLY-E – Totem RFID UHF EPC RedWave SmartFly Cloud Ethernet. CPU & I/O, Totem solution (1 antenna base) – (pn 9916-550-80)
  • ID RED.SGU102-FLY-E – Slim Gate RFID UHF EPC RedWave SmartFly Cloud Ethernet. CPU & I/O, gate solution (coppia di antenne) per controllo accessi RFID UHF – (pn 9916-550-82)
Altri modelli della famiglia RedWave Smart Cloud Gate RFID UHF:
  • ID RED.SGU102-FLY-W – Slim Gate RFID UHF EPC RedWave SmartFly Cloud Wi-Fi. CPU & I/O, gate solution (coppia di antenne) per controllo accessi RFID UHF. – (pn 9916-554-82)
  • ID RED.SGU102-FLY-M – Slim Gate RFID UHF EPC RedWave SmartFly Cloud Mobile GSM/GPRS. CPU & I/O, gate solution (coppia di antenne) per controllo accessi RFID UHF. – (pn 9916-556-82)

Il Gate RFID UHF RED.SGU102.FLY-E Ethernet può trovare numerosi sbocchi applicativi: Controllo Accessi RFID, tracciabilità e rintracciabilità di beni (Retail, Fashion, etc…), Building Automation,  Temporary Store e retail, contaminazione tra eventi reali e social network (Facebook Like Machine, spettacoli, musei, etc…), Internet of Things (la Smart FlyBoard integrata consente di gestire da remoto il controller RFID UHF collegato a sensori) e soluzioni stand alone: il tutto in ottica Cloud!

Settori Applicativi RFID
Settori di Mercato RFID

Alcuni casi applicativi di successo in cui sono stai utilizzati i Controller RFID UHF della serie RedWave RED.MRU80.FLY:
    In preparazione
ID RED SGU102 FLY Slim Gate UHF RFID Global
ID RED SGU102 FLY Slim Gate UHF RFID Global ID_RED.SGU102.FLY_Slim_Gate_UHF_RFID_Global.pdf
286.9 KB 589 Downloads Dettagli...

ID RED STU102 FLY-E Slim Totem UHF RFID Global
ID RED STU102 FLY-E Slim Totem UHF RFID Global ID_RED.STU102.FLY-E_Slim_Totem_UHF_RFID_Global.pdf
313.9 KB 622 Downloads Dettagli...
