ISC.ANT.U270/270-EU – Antenna RFID UHF industriale 9 dB

Antenna RFID UHF (868 MHz) 50 ohm – Guadagno 9.0 dBic – Utilizzo Industriale IP65 (indoor e outdoor) – Polarizzazione Circolare
Frequenza Standard Collegamento Performance Polarizzazione / Angolo
RFID in Banda UHF EPC (freq. 868 MHz – EU) UHF EPC Class1 Gen2 ISO 18000-6 SMA plug (50 ohm) Fino a 15 metri (dipende da reader e transponder) Polarizzazione Circolare
Angolo lettura (- 3 dB) 65° x 65°

ISC.ANT.U270X270 Antenna RFID UHF polarizzazione circolare 9db outdoor

Famiglia OBID i-scan UHF by FEIG Electronic – Antenna RFID UHF frequenza Europea 868 MHz. Polarizzazione circolare. Angolo di lettura 65° x 65° (perdita di – 3dB). Ideale per applicazioni outdoor di tipo industriale, tracciabilità di produzione, acquisizione dati, nella gestione documenti, controllo accessi veicolare ed automazione, utilizzabile per la realizzazione di Gate RFID UHF.


Dimensioni: 270 x 270 x 57 mm. UHF EPC Class1 Gen2 ISO 18000-6. Utilizzabile con tutti gli apparati reader RFID UHF con connessione esterna per antenna

Product by
Logo_FEIG OBID-by-FEIG-i-scan_UHF

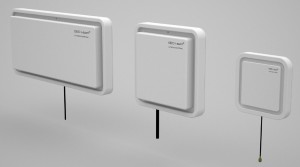

Antenne RFID UHF

Antenne RFID UHF

Come tutti i dispositivi della famiglia OBID RFID UHF anche l’Antenna Industriale ISC.ANT.U270/270-EU consente (attraverso opportuno controller) la lettura di Transponder RFID UHF con frequenza operativa di 868 MHz, standard ISO 18000-6 UHF EPC Class1 Gen2.

L’elevato guadagno (9 dBci), la polarizzazione circolare (lettura del tag omni-direzionale), il packaging funzionale di tipo rugged consentono una notevole flessibilità di utilizzo come componente di progetti custom outdoor ed indoor di tipo industriale.

L’antenna può essere utilizzata sia con multiplexer RFID ISC.ANT.UMUX che con vari tipi di controller fra cui: Mid-Range ISC.MRU102, Industrial Mid-Range ISC.MRU200, Industrial Long-Range ISC.LRU1002 ed ISC.LRU3500.

Grazie ad una innovativa progettazione dell’elettronica e nonostante le dimensioni contenute, l’antenna risulta particolarmente performante in termini di distanze di lettura (fino a 6 metri con Long Range Reader RFID UHF).

  • Antenna RFID UHF (frequenza 868 MHz – Europea) 50 ohm.
  • Dimensioni: 270 x 270 x 57 mm.
  • Polarizzazione Circolare – lettura e scrittura di transponder RFID con qualsiasi orientamento.
  • Angolo di lettura (-3 dB di perdita): 65° x 65°
  • Standard per tag UHF EPC Class1 Gen2 ISO 18000-6.
  • Collegamento al Reader o al Multiplexer RFID UHF: SMA-plug (50 Ohm).
  • Prestazioni: fino a 15 metri (dipende da reader e transponder).
  • Grado di protezione IP 65- utilizzo indoor e outdoor in ambiente industriale.
Modelli :

  • ID ISC.ANT.U270/270-EU – (pn 3199-000-00) Antenna RFID UHF. Circular polarized Panel Antenna for operating frequencies in the UHF ranges 865-870 MHz (Optimized for EU Region). Gain: 9.0 dBic @ 866 MHz. Width (3 dB beam): 65° x 65°. Protection class IP65. Antenna connection SMA socket (50 Ohm). Housing ASA-ABS Light grey. Dimensions (WxHxD): 270x270x57 mm. Weight: 1.210 g.

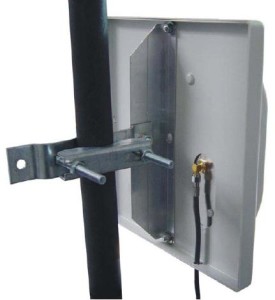

ISC.ANT.U270X270 Mounting set per Antenna RFID UHF

ISC.ANT.U270X270 Mounting set per Antenna RFID UHF

Opzioni ed estensioni collegabili:

  • ID ISC.ANT.U270/270-MS – (pn 3309-000-00) Mounting Set for ISC.ANT.U270/270 UHF Antenna.
  • ID ISC.ANT.C05-A – (pn 9916-890-05) UHF Short Antenna Cable. Coax cable H155, lost Power 33dB/100mtr. SMA connector. Lengh: 0.5 mtr.
  • ID ISC.ANT.C2-A – (pn 1654-002-00) UHF Antenna Cable. Coax cable H155, lost Power 33dB/100mtr. SMA connector. Lengh: 2 mtr.
  • ID ISC.ANT.C6-A – (pn 1654-003-00) UHF Antenna Cable. Coax cable H155, lost Power 33dB/100mtr. SMA connector. Lengh: 6 mtr.
  • ID ISC.ANT.C12-A – (pn 9916-890-12) UHF Antenna Cable. Coax cable H155, lost Power 33dB/100mtr. SMA connector. Lengh: 12 mtr.
  • ID ISC.ANT.C18-A – (pn 9916-890-18) UHF Antenna Cable. Coax cable H155, lost Power 33dB/100mtr. SMA connector. Lengh: 18 mtr.
  • ID ISC.ANT.CLL-05-A – (pn 9916-892-05) UHF Very Low Lost Antenna Special Cable Aircom Plus. Lost Power: 12 dB/100mtr. Diameter: 12 mm. SMA connector. Lenght: 5 mtr.
  • ID ISC.ANT.CLL-18-A – (pn 9916-892-18) UHF Very Low Lost Antenna Special Cable Aircom Plus. Lost Power: 12 dB/100mtr. Diameter: 12 mm. SMA connector. Lenght: 18 mtr.
  • ID ISC.ANT.CLL-30-A – (pn 9916-892-30) UHF Very Low Lost Antenna Special Cable Aircom Plus. Lost Power: 12 dB/100mtr. Diameter: 12 mm. SMA connector. Lenght: 30 mtr. (max lenght for ISC.LRU3000-A EU).
  • ID ISC.ANT.CLL-45-A – (pn 9916-892-50) UHF Very Low Lost Antenna Special Cable Aircom Plus. Lost Power: 12 dB/100mtr. Diameter: 12 mm. SMA connector. Lenght: 50 mtr. (max lenght for ISC.LRU3500-A EU).

Per la potenza RF di emissione supportata e la tipologia di applicazioni l’Antenna RFID UHF può operare con i seguenti Apparati e Reader RFID UHF:

    Ideale per applicazioni outdoor di tipo industriale, tracciabilità di produzione, acquisizione dati, nella gestione documenti, controllo accessi veicolare ed automazione, utilizzabile per la realizzazione di Gate RFID UHF.

    Settori Applicativi RFID
    Settori di Mercato RFID

        Alcuni casi applicativi di successo in cui è stato utilizzato l’apparato:
          ID ISC ANT UHF RFID Global
          ID ISC ANT UHF RFID Global ID_ISC.ANT.UHF_RFID_Global.pdf
          326.9 KB 812 Downloads Dettagli...
