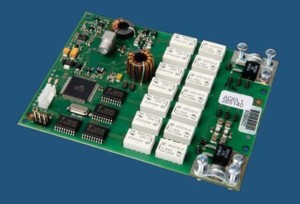

ISC.DAT-A – Dynamic Antenna Tuning Board RFID HF

Board OEM di Tuning Automatico per Antenne RFID HF (13,56 MHz) 50 ohm –  Realizzazione di Antenne RFID HF custom con taratura automatica.
Frequenza Standard Collegamento Performance Caratteristiche speciali
RFID in Banda HF EPC – 13,56 Mhz ISO 15693, ISO 18000-3,
ISO 18000-3 Mode 3 (ILT)
Antenna loop: 2 terminali (d = 2–9 mm)
Connessione reader: SMA socket (50 ohm)
Tunig automatico per antenne RFID HF custom. Plug & Play – antenna switch elettronico.

ID ISC.DAT-A - Dynamic Antenna Tuning Board RFID HF

Famiglia OBID i-scan HF by FEIG Electronic – Antenna Tuning Board RFID HF. Ideale per la rapida progettazione e realizzazione custom di antenne RFID HF long range ad elevate prestazioni. I parametri di tuning vengono gestiti via software Comandi attraverso cavo coassiale d’antenna, non necessita di apparecchiature esterne. Applicazioni di tipo industriale, tracciabilità di produzione, acquisizione dati, nella gestione documenti, controllo accessi veicolare ed automazione, utilizzabile per la realizzazione di Tunnel e Gate RFID HF con un solo controller RFID.


Utilizzabile con tutti gli apparati reader RFID HF con connessione esterna per antenna

Product by
Logo_FEIG OBID-by-FEIG-i-scan_HF

ID ISC.DAT-A - Dynamic Antenna Tuning Board RFID HF

ID ISC.DAT-A – Dynamic Antenna Tuning Board RFID HF. Realizzazione di Antenne RFID HF custom con taratura automatica

Dispositivo della famiglia OBID RFID HF, la DAT – Dynamic Antenna Tuning Board RFID HF consente in modalità Plug & Play la rapida progettazione e realizzazione custom di antenne RFID HF long range ad elevate prestazioni. I parametri di tuning vengono gestiti via software ed i comandi trasmessi attraverso il collegamento d’antenna; inoltre non necessita di sofisticate apparecchiature esterne.

la DAT (Dynamic Antenna Tuning Board RFID HF) è ideale per applicazioni RFID di tipo industriale, tracciabilità di produzione, acquisizione dati, nella gestione documenti, controllo accessi veicolare ed automazione, utilizzabile per la realizzazione di Tunnel e Gate RFID HF con un solo controller RFID. Frequenza operativa di 13,56 MHz, standard ISO 18000-3 Mode 1 ed ISO 18000-3 Mode 3 (ILT).

I parametri di tuning vengono misurati e calcolati a bordo dell’antenna attraverso processore integrato e nelle reali condizioni operative. La Dynamic Antenna Tuning Board RFID HF è anche in grado di disconnettere elettronicamente il circuito di loop dell’antenna RFID in un tempo di commutazione inferiore ad 1 msec., questa caratteristica, in congiunzione con un Multiplexer RFID HF (es. ISC.ANT.MUXISC.ANT.MUX), consente la realizzazione di tunnel RFID custom in cui ciascuna antenna non viene influenzata dalle antenne adiacenti; questo principo è alla base anche dei Gate RFID HF omini direzionali per il controllo accessi involontario ad alte performance.  Altra importante caratteristica è l’elevata velocità di commutazione elettronica della Tuning Board RFID HF (inferiore a 1 msec.), in grado quindi di operare senza componenti meccaniche (relé) in modo continuativo.

Le antenne realizzate con la Tuning Board RFID HF possono essere utilizzate sia con gli antenna Multiplexer RFID HF, che con vari tipi di controller fra cui: Mid Range RFID HF, Industrial Long-Range.

  • Dimensioni: 118 x 90 x 19 mm. Versione Modulo OEM non in Box.
  • Alimentazione: 7-12 VDC, +/- 10% – Consumo: max. 150 mA.
  • Massima potenza RF in input: 10 Watt.
  • Antenna switch elettronico < 1 mSec.
  • Triggering reader: via RF connection.
  • Frequency 13.56 MHz, impedenza 50 ohm.
  • Tuning range inductivity: 0.7 – 2.5 μH – Quality: 10–50
  • Outputs: 3 x open collector: 5 VDC/maximum 15 mA.
  • Signal: 1 x „Run“-LED (green). 1x “Protocol”-LED (red).
  • Connettori RF: – 1 x Reader SMA-Female – 4 x Antenna Output SMA-Female.
Modelli di Antenna Tuning Board:

  • ID ISC.DAT-A – (pn 1269-005-01) RFID HF Dynamic Antenna Tuning Board. Dynamic Antenna Tuning board for automatic calibration and tuning (Software) of RFID antennas with an operating frequency of 13.56 Mhz. Parameters for setting the antenna measured on the board under operating conditions. Driven over the HF Coax Cable connection. DAT is able to disconnect the antenna circuit through an electronic switch up to a certain power.
  • ID ISC.MAT-A – (pn 1966-000-00) RFID HF Manual Antenna Tuning Board type A.
  • ID ISC.MAT-B – (pn 1966-000-01) RFID HF Manual Antenna Tuning Board type B.
  • ID ISC.MAT.S-A – (pn 1966-001-00) RFID HF Manual Antenna Tuning Board with auto switch. Tuner per antenna RFID HF con auto switch (non auto-tarante)..

Opzioni ed estensioni collegabili:

  • ID ISC.ANT.C-B – (pn 1654-004-00) HF Antenna Coax Cable. Length: 1.35 meters.
  • ID ISC.ANT.C-A – (pn 2096-000-00) HF Extension Antenna Coax Cable. Length: 3.60 meters.
  • ID ISC.ANT.EC – (pn 1654-000-00) HF Extension Antenna Coax Cable. Length: 7.20 meters. .

Ideale per applicazioni di tipo industriale, tracciabilità di produzione, acquisizione dati, nella gestione documenti, controllo accessi ed automazione, utilizzabile per la realizzazione di Tunnel e Gate RFID HF multi antenna.

Settori Applicativi RFID
Settori di Mercato RFID

Alcuni casi applicativi di successo in cui è stato utilizzato l’apparato:
ID ISC DAT RFID Global
ID ISC DAT RFID Global ID_ISC.DAT_RFID_Global.pdf
329.9 KB 461 Downloads Dettagli...
