ISC.ANT.MUX.M4 - Modulo Multiplexer RFID HF 4 canali

Antenna Multiplexer RFID HF (13,56 MHz) 50 ohm – 1 ingressi e 4 canali in uscita per antenne – versione OEM. Commutazione automatica con comunicazione in banda. Collegabile in cascata fino a 3 livelli.
Frequenza	Standard	Collegamento	Performance	Caratteristiche speciali
RFID in Banda HF EPC – 13,56 Mhz	ISO 15693, ISO 18000-3, ISO 18000-3 Mode 3 (ILT)	5 x SMA plug (50 ohm)	Elevata velocità di commutazione: < 1 msec.	Collegabile in cascata fino a 3 livelli.

Famiglia OBID i-scan HF by FEIG Electronic – Multiplexer RFID HF. Ideale per applicazioni di tipo industriale, tracciabilità di produzione, acquisizione dati, nella gestione documenti, controllo accessi veicolare ed automazione, utilizzabile per la realizzazione di Tunnel e Gate RFID HF con un solo controller RFID.

Utilizzabile con tutti gli apparati reader RFID HF con connessione esterna per antenna

Product by

Download Datasheet

Caratteristiche Principali

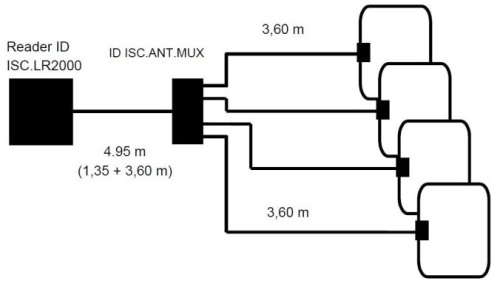

ISC.ANT.MUX.M4 Multiplexer RFID HF – Schema per realizzazione Tunnel

Come tutti i dispositivi della famiglia OBID RFID HF anche il multiplexer RFID HF consente (attraverso Reader ed antenne collegate) la lettura di transponder con frequenza operativa di 13,56 MHz, standard ISO 18000-3 Mode 1 ed ISO 18000-3 Mode 3 (ILT).

L’Antenna Multiplexer RFID HF può essere utilizzato sia con numerose antenne HF che con vari tipi di controller fra cui: Mid Range RFID HF, Industrial Long-Range.

L’apparato viene pilotato tramite il cavo d’antenna collegato al reader, senza rendere necessaria un’ulteriore connessione, ciò consente una facile installazione e configurazione; possono anche essere indirizzati attraverso Digital Input. Allo stesso tempo, è possibile dirigere ad un preciso indirizzo gli output dell’antenna.

Altra importante caratteristica è l’elevata velocità di commutazione elettronica del Multiplexer RFID HF (inferiore a 1 msec.), in grado quindi di operare senza componenti meccaniche (relé) in modo continuativo.

Dimensioni: 137 x 77 x 15 mm. Versione Modulo OEM non in Box.
Alimentazione: 12-24 VDC, +/- 10% – Consumo: max. 4 W.
Attenuazione per canale: max. 0,5 dB.
Massima potenza RF in input: 8 Watt.
Connettori RF: – 1 x Reader SMA-Female – 4 x Antenna Output SMA-Female
Triggering: da Reader via RF oppure digital input.
Digital input: 1 x optoisolato max. 24 VDC / 20 mA
3 LED (Diagnostic, Operating state)+ 4 LED (Indicazione dell’antenna attiva)
Comunicazione tra lettore e multiplexer tramite cavo coassiale d’antenna.
Commutazione elettronica delle uscite ad alta velocità (<1 ms).

Modelli e Opzioni

Modelli:

ID ISC.ANT.MUX.M4 – (pn 3285-000-00) 4 times Multiplexer OEM Module for RFID Controller HF (13,56 MHz). 2 x input / SMA socket (50Ω) for Reader. 4 x output / SMA socket (50Ω) for Antennas. Communication between reader and Multiplexer via antenna cable. Multiplexer outputs are controlled by the reader, a host or digital inputs. Max. allowed switching capacity: 8 Watt. High switching rate (< 1ms). Power Supply: 12-24V DC (not included). OEM Version (No box).
ID ISC.ANT.MUX.M8 – (pn 3000-000-00) 8 times Multiplexer OEM Module for RFID Controller HF (13,56 MHz). 2 x input / SMA socket (50Ω) for Reader. 8 x output / SMA socket (50Ω) for Antennas. Communication between reader and Multiplexer via antenna cable. Multiplexer outputs are controlled by the reader, a host or digital inputs. Max. allowed switching capacity: 10 Watt. High switching rate (< 1ms). Power Supply: 12-24V DC (not included). OEM Version (No box).
ID ISC.ANT.MUX.8 – (pn 1977-000-01) 8 times Multiplexer in box for RFID Controller HF (13,56 MHz). 2 x input / SMA socket (50Ω) for Reader. 8 x output / SMA socket (50Ω) for Antennas. Communication between reader and Multiplexer via antenna cable. Multiplexer outputs are controlled by the reader, a host or digital inputs. Max. allowed switching capacity: 10 Watt. High switching rate (< 1ms). Power Supply: 12-24V DC (not included).

Opzioni ed estensioni collegabili:

ID ISC.ANT.C-B – (pn 1654-004-00) HF Antenna Coax Cable. Length: 1.35 meters.
ID ISC.ANT.C-A – (pn 2096-000-00) HF Extension Antenna Coax Cable. Length: 3.60 meters.
ID ISC.ANT.EC – (pn 1654-000-00) HF Extension Antenna Coax Cable. Length: 7.20 meters.

Prodotti Correlati

Per la potenza RF di emissione supportata e la tipologia di applicazioni l’Antenna Multiplexer RFID HF può operare con i seguenti Apparati e Reader RFID HF:

Applicazioni e Soluzioni

Ideale per applicazioni di tipo industriale, tracciabilità di produzione, acquisizione dati, nella gestione documenti, controllo accessi ed automazione, utilizzabile per la realizzazione di Tunnel e Gate RFID HF multi antenna.
