Oberon 350 – Raccolta Rifiuti RFID UHF Antenna-Reader GPS

OBERON 350
RFID Mobile Smart Waste Data Collection

Reader-Antenna Rugged RFID UHF Wi-Fi/GPRS con CPU e GPS
Sistema all in one per la raccolta dati automatica e veicolare nel settore dei rifiuti

Frequenza Standard Comunicazione Performance / Antenne Modalità Operative
 RFID UHF EPC
865-868 MHz (EU) 902-928 MHz (FCC)
 UHF EPC Class1 Gen2 ISO 18000-6  Web Server on board.
Lan Ethernet, WiFi, GSM/GPRS.
 Fino a 4,5 metri con antenna integrata + 3 x antenne esterne, Multiplexer integrato, GPS  ISO Host Mode, Ethernet Notification Mode, Web Cloud

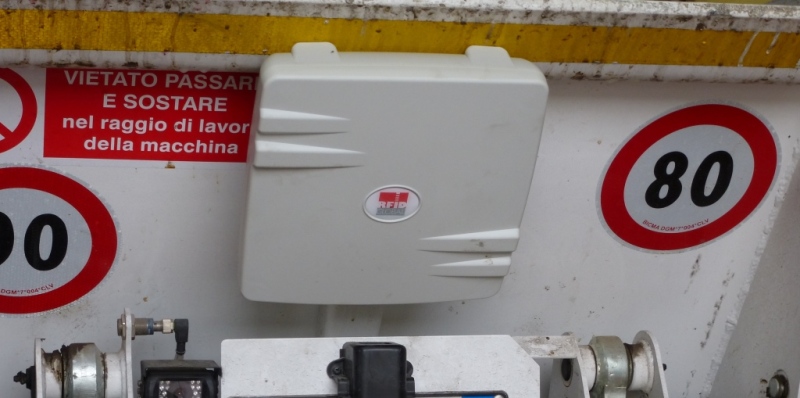

Gestione Raccolta Rifiuti RFID UHF - Montaggio Oberon 350 su Porter

Gestione Raccolta Rifiuti RFID UHF – Montaggio Oberon 350 su Porter RFID UHF. Antenna Industriale Rugged con Reader integrato, CPU, GPS e Sensori.

RFID UHF Antenna Reader integrati – industriale rugged (IP65) per sistemi di Raccolta Rifiuti RFID.

Lettura/scrittura transponders UHF EPC (860 – 960 MHz). 1 x antenna integrata + 3 x antenne esterne. CPU, Input/Output, Sensore GPS e Multiplexer integrati. Oberon 350 è un device plug & play, all-in-one e stand-alone. Smart, Web  Cloud, Low Cost, High Performance (lettura fino a 4,5 metri e 200 tag/sec.).

Modelli:

  • Oberon 350-E – Ethernet interface
  • Oberon 350-W – Wi-Fi interface
  • Oberon 350-M – GSM/GPRS interface

Nella cornice della smart city e nel rispetto della normativa sulla tariffazione dei  rifiuti solidi urbani, il sistema RFID mira a rilevare in modo preciso ed automatico il prelievo dei rifiuti effettivamente prodotti dalle singole utenze: l’apposizione di tag RFID sui sacchetti, mastelli o bidoni carrellati e l’installazione del dispositivo OBERON 350 a bordo degli automezzi di raccolta permettono infatti di conoscere l’esatta quantità dei rifiuti generati da ogni utente, fornendo i dati necessari per il calcolo della tariffazione puntuale.



Progettata e realizzata appositamente per la gestione smart dei rifiuti, l’Antenna Rugged RFID OBERON 350 integra all’interno un reader RFID UHF EPC e la scheda elettronica Smart FlyBoard, dotata di intelligenza (CPU) ed I/O per interagire con l’ambiente esterno attraverso funzioni multiple.

Gestione Raccolta Rifiuti RFID - Porter attrezzato con Oberon 350Proposta nelle versioni Ethernet, Wi-Fi e GSM/GPRS, il dispositivo identifica tag RFID UHF EPC Gen 2 ISO 18000-6 e si ispira al concetto dell’all-in-one e stand-alone, semplificando le operazioni di tracciabilità automatica e massiva dei diversi tipi di rifiuti e gestendo la filiera del dato completo (rifiuti, operatore, veicolo) senza l’ausilio di veicolari.

Tra le doti tecniche dell’antenna RFID a polarizzazione circolare spiccano l’intelligenza a bordo, l’essere un Web Cloud Device, configurabile quindi via internet browser, funzione di anti-collisione, per rilevare simultaneamente una moltitudine di tag RFID, Real Time Clock/Calendar con batteria, firmware upgradabile, led di segnalazione, il tutto con un consumo energetico massimo di 7 W e dotato di un apposito set di montaggio in alluminio.

Racchiuso in un box plastico IP65, il dispositivo OBERON 350 raggiunge una distanza di identificazione dei tag fino a 4-5 metri e, grazie al multiplexer integrato, si presta con duttilità ad un’ampia gamma di possibili architetture RFID, adattandosi a differenti modalità d’installazione sul veicolo.

Il firmware gestisce l’apparato affinché la rilevazione dei tag RFID, siano essi apposti sui sacchetti o sui mastelli, avvenga solamente in caso di “tag on presence”, con un trigger che risveglia l’infrastruttura RFID qualora il veicolo sia fermo, oppure on demand.

Scenario Gestione Raccolta Rifiuti RFID con Oberon 350

Scenario Gestione Raccolta Rifiuti RFID con Oberon 350

Per potenziare ulteriormente l’operatività della tecnologia RFID nel comparto della gestione rifiuti, l’antenna Oberon 350 per Smart Waste Data Collection integra un hardware add-on appositamente dedicato al Waste Management, che rende operativo il sistema RFID anche senza il supporto di apparati veicolari: grazie al sensore GPS la scheda è in grado di geo-localizzare il mezzo adibito al prelievo dei rifiuti, attivando l’antenna RFID solamente a mezzo fermo, mentre la scheda MicroSD da 4 GByte assicura il buffering dei dati in caso di mancanza di connettività (Wi-Fi o GPRS).

L’apparato può essere facilmente configurato per una notifica immediata dei dati (codice del tag RFID, data/ora e posizione GPS) all’host internet od intranet oppure per una notifica in differita quando i dati sono temporaneamente memorizzati sulla memory card microSD.



  • Standard: UHF – EPC Class 1 Gen 2 – ISO 18000-6C. Frequenza operativa: 865-928 MHz.

  • Antenna UHF a polarizzazione circolare (guadagno 8,5 dBc) e plug per 3 antenne addizionali esterne.

  • CPU 16 Bit microcontroller 16 Mips@32Mhz. 256 KB Flash, 16 KB Ram, 4 GB µSD per buffer dati.

  • Comunicazione Host: Lan Ethernet, Wi-Fi, Mobile GSM/GPRS (in base ai modelli).

  • Range di lettura fino a 4,5 metri (in base a tag ed ambiente). Anti-collisione 200 tag/sec.

  • Modalità di trasmissione dati: Host Mode, Notification Mode (TCP/IP) via Web Cloud.

  • Web Server integrato per la configurazione via Internet browser.

  • Caratteristiche firmware (upgradabile): Tag on presence, trigger wake-up su 2 inputs digitali o a mezzo fermo (GPS).

  • Orologio/calendario real time con batteria tampone. Input/Output. Slot per Micro SD memory card.

  • Sensore GPS integrato per geo-localizzazione automatica dei dati di raccolta rifiuti ed info mobilità.

  • Protezione industriale IP65. Radome plastico (UV rating). Kit di montaggio. Dimensioni: 27 x 27 x 7,5 cm.

  • Firmware upgradabile attraverso Flash-EEPROM

Caratteristiche comuni a tutti i modelli di RFID UHF Antenna Reader Oberon 350:

Add-On (HardWare e FirmWare) per Applicazioni di Gestione Raccolta Rifiuti RFID (Waste Management Data Collection System) interna per Antenne RFID UHF con Reader integrato della famiglia della famiglia Oberon 80 e Oberon 300. Soluzione Cloud All in One e Stand Alone senza utilizzo di veicolari bordo mezzo (CPU integrata con I/O).

  • Alimentazione 12-24 VDC con switch automatico (per connessione a batteria dell’automezzo).
  • Sensore GPS integrato per geo-localizzazione ed trigger di accensione Antenna Reader RFID a mezzo fermo.
  • Scheda MicroSD da 8 GByte per buffering dati in mancanza di connettività (WiFi o GPRS).
  • 4 x Digital Input Opto-isolati da 5 a 24 VDC / 20mA (3 x digital input se sensore GPS).
  • 4 x Output Relè max. 24 V DC / 1 A – di cui 3 x configurabili come Digital Output Opto-isolati da 5 a 24 VDC / 30 mA.
  • Firmware/Software specializzato WMS (Waste Management System) per la gestione dati della raccolta rifiuti RFID; customizzabile per esigenze specifiche.
  • Acquisizione automatica dati di transponder RFID UHF EPC, Automezzo, Data e ora (real time clock integrato con batteria tampone), Sensore GPS (geo referenziazione raccolta); notifica automatica (via Wi-Fi o GSM/GPRS) a Server Cloud e/o memorizzazione dati su micro SD per successivo invio dati.

Modelli Oberon 350 – Antenna Reader Industrile con CPU e GPS per Raccolta Rifiuti RFID:

  • OBERON 350-E – RFID UHF Antenna with integrated Reader, Waste Management Data Collection System Ethernet with CPU, GPS & I/O. Connector for 3 additional external multiplexed antennas. Host Interfaces: Lan Ethernet RJ45 (10/100).

  • OBERON 350-W – RFID UHF Antenna with integrated Reader, Waste Management Data Collection System Ethernet with CPU, GPS & I/O. Connector for 3 additional external multiplexed antennas. Host Interfaces: Wi-Fi controller 802.11 b/g/n.

  • OBERON 350-M – RFID UHF Antenna with integrated Reader, Waste Management Data Collection System Ethernet with CPU, GPS & I/O. Connector for 3 additional external multiplexed antennas. Host Interfaces: Mobile GPRS (Sagem HILO v2), TLC SIM card holder on board. – (pn 9916-556-74)

Opzioni – Add-On:

  • ID RED.ANT.U9CP -RedWave RFID UHF Antenna EU 865 – 868 MHz – Add On for RED.ARU80 & Oberon 300 series. Gain 8.5 dBc circularly polarized. Polarization Right Hand Circularly Polarized (RHCP) or Left Hand Circularly Polarized (LHCP). Gain 8.5 dBc. Radome Plastic (UV rating). Mounting kit Aluminium (for pole). Protection IP 65. Operating temperature: -30 – +60 °C. Wind speed 160 kmh. Wind surface 0.066 m2. Dimensions (L x W x D) 270 x 270 x 75 mm. Antenna Cable 6 mtr. included. Weight 1.2 kg.  – (pn 9916-868-27)
Per le caratteristiche tecniche e gli sbocchi applicativi l’apparato RFID UHF Antenna Reader Oberon 350 può operare con:

E’ prevista anche la possibilità di sviluppo di firmware custom utilizzando ambiente Open Source (C language & Open IDE), per creare soluzioni verticali ed indipendenti, stand-alone, con ”intelligenza” a bordo e collegamenti ad host server via internet (cloud): il vantaggio di questa flessibilità consiste nell’introdurre rapidamente nel mercato nuovi prodotti o soluzioni anche in limitate quantità e ridurre il Time to Market!

Oberon 350 - RedWave Smart RFID UHF  Antenna Reader - collegamento al Web Server On Board con TabletAltra nota distintiva dell’Oberon 350 della famiglia RedWave è la modalità con cui sono gestiti i dati “catturati” dal reader (firmware standard): ISO Host Mode prevede che i comandi di lettura del tag da parte del reader siano lanciati dall’host, mentre con la modalità Notification Mode l’host Cloud riceve le letture da molteplici reader RFID stando in ascolto su una predeterminata porta IP.

Tra le peculiarità spicca il web server a bordo che trasforma un browser nell’interfaccia utente per configurare e gestire via web il controller RFID e i numerosi Input/Output: ciò permette la trasmissione e ricezione dati via internet, controllando così il proprio device da qualunque luogo, anche in modalità mobile.

Smart Cloud High Performance Antenna RFID UHF con Reader integrato di tipo industriale per la lettura/scrittura transponders UHF EPC (860 – 960 MHz). 1 x antenna integrata long range + 3 x antenne esterne aggiuntive opzionali, Reader con Multiplexer integrati, CPU ed I/O integrati; applicazioni di logistica, industria, Retail, Fashion, controllo di processo, IoT, gestione raccolta rifiuti, smart parking, etc…

Settori Applicativi RFID
Settori di Mercato RFID

Alcuni casi applicativi di successo in cui sono stai utilizzati i Controller RFID UHF della serie RedWave:

Altre applicazioni dei Reader RFID Industriali – Serie Oberon 300 ed Oberon 350

  • RFID Waste Management, gestione raccolta rifiuti.
  • Applicazioni industriali e di controllo di processo.
  • Gate RFID UHF entry level di facile e rapida installazione.
  • RFID Race Sport Timing.
  • Controllo accessi RFID involontario per Veicoli e Persone.
  • RFID Asset Tracking.
Oberon 350 UHF RFID Antenna Reader Waste Management DataCollection
Oberon 350 UHF RFID Antenna Reader Waste Management DataCollection Oberon_350_UHF_RFID_Antenna_Reader_Waste_Management_DataCollection.pdf
316.8 KB 174 Downloads Dettagli...

Foto Gallery



OBERON 350 – RFID UHF Antenna Reader Industriale con GPS, multiplexer e CPU Smart integrati per Raccolta Rifiuti RFID
