Controllo Accessi Veicolare RFID UHF – ID MAX.U500i

MAX.U500i Compact Long Range Antenna Reader RFID UHF
per Controllo Accessi Veicolare off-line, all-in-one e stand-alone
Frequenza Standard Comunicazione Performance / Antenne Modalità Operative
 RFID in Banda UHF EPC
865-868 MHz (EN 302 208)
 UHF EPC Class1 Gen2
ISO 18000-6
 Ethernet, USB  Fino a 8 metri
antenna integrata + 1 antenna esterna (Multiplexer integrato)
 Off-Line Stand-Alone, Host Mode, Lan Notification Mode

Sistema per Controllo Accessi Veicolare Stand-Alone off-line Compatto (Antenna e reader integrati) High Performance Long Range RFID UHF di nuova generazione.
Product by
Logo_FEIG

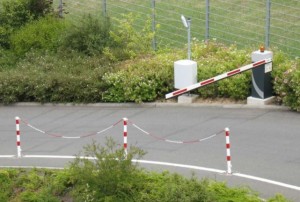

Controllo Accessi Veicolare RFID UHF - ID MAX.U1002

Sistema RFID UHF per Controllo Accessi Veicolare compatto e Stand Alone – ID MAX.U500i

Nuovo ID MAX.U500i – RFID UHF Long Range Reader di Controllo Accessi Veicolare, ideale per la protezione perimetrale e gestione parcheggi: compatto (antenna e reader integrati), rugged, gestione off-line e Time Zone

Programmazione e amministrazione Utilizzando il software gratuito myAXXESS® Manager i dati utente e i parametri di accesso possono essere facilmente amministrato su un PC e trasferito all’ID MAX.U500i utilizzando una connessione di rete temporanea. Dopo il trasferimento dei dati utente, il lettore può funzionare offline come dispositivo stand-alone.

Con l’aiuto di una chiavetta USB, il buffer degli eventi e l’intera configurazione, compresa l’opzione l’autorizzazione all’accesso può essere letta sull’ID MAX.U500i. La semplice “clonazione della configurazione” permette di questa configurazione per essere comodamente copiata su altri dispositivi attraverso lo stesso percorso.

Il “Teach-In Mode” viene utilizzato per insegnare ai transponder l’accesso senza l’uso dell’opzione software. Se il lettore è in questa modalità, tutti i transponder di lettura sono automaticamente è in questa modalità, tutti i transponder letti trasferito alla banca dati di accesso.

L’architettura RFID prevede transponder UHF apposti sul parabrezza del veicolo ed identificati dal controller passivo MAX.U500i.

  • Reader RFID UHF Long Range con antenna integrata e controllore di accesso
  • Gestione di stand alone di circa 9.000 veicoli
  • Monitoraggio simultaneo fino a 2 corsie con portate di lettura fino a 8 m.
  • Memoria eventi non volatile, orologio in tempo reale bufferato e Teach-in-mode
  • Anti Passback
  • Semaforo spia luminosa integrata (rosso/verde)
  • Archiviazione sicura delle chiavi (Secure Element)
  • Montaggio e installazione semplici e veloci
  • Interfaccia PoE e USB.

Appositamente ideato per questo scenario, il sistema del MAX.U500i è in grado di monitorare corsie multiple e controllare simultaneamente l’ingresso e l’uscita dei veicoli grazie alle uscite d’antenna ed agli input/output digitali.

  • Immediato sistema di auto-apprendimento “Teach-in” dei transponder autorizzati all’ingresso.
  • Frequenza operativa 865-868 MHz (EN 302 208). EPC Class 1 Gen 2 – ISO 18000-6.
  • Connessione per antenna aggiuntiva: 1 x R-TNC jack (50 Ω) per ingresso/uscita o gestione due corsie.
  • Potenza RF fino a 1W E.R.P.  – range di lettura fino a 8 metri (dipende da Tag ed Antenne).
  • Modalità operative: Off-Line Stand-alone, ISO Host Mode e Notification Mode.
  • Interfaccia host: Lan Ethernet, USB (On-The-Go).
  • 10 Led per diagnosi e stato delle antenne. Output: 2 x opto-isolati 24 VDC/20 mA; 2 Relay 24 VDC/1A. Input: 2 x opto-isolati max. 24 VDC / 20 mA. (per accensione su trigger).
  • Altre caratteristiche: Real Time Clock, RF-Channel monitoring, Antenna SWR monitoring, Temperature monitoring.
  • Robusto case con classe di protezione IP 64. Montaggio VESA FDMI MIS-D (100 x 100 mm.). Dimensioni: 290 x 290 x 100 mm.
  • Firmware upgradabile attraverso Flash-EEPROM
Modelli:

  • ID MAX.U500i EU Stand Alone  Long Range Reader RFID UHF compatto con antenna integrata e luci di segnalazione per controllo accessi veicolare e protezione perimetrale. Gestione off-line fino a 9000 veicoli con software “myAXXESS® Manager“ con aggiornamento delle autorizzazioni via Ethernet oppure con sistema “Teach-in” di auto-apprendimento. Frequenze operative: 865 to 868 MHz (EU) EPC Class 1 Gen 2 – ISO 18000-6. Radio Regulation: EN 302 208 (Europa). Host Interface: Ethernet PoE, USB. RF Power: from 100 mW to 1 Watt in step 100 mW. Integrated Signal Light Red/Green. 10 LED for diagnosis & antenna status. Outputs: 2 Optocoupler 24 VDC/20 mA & 2 Relay 24 VDC/1A. Inputs: 2 Optocoupler max. 24 VDC / 20 mA. Antenna connection: 1 x R-TNC jack. Protection Class IP 65. Host protocols: ISO Host Mode, Scan Mode, Buffered Read Mode & Notification Mode. Read Range up to 8 mtr. Real-Time-Clock. Readout of RSSI data for localization of identified transponders. Power supply: PoE+ or 12-24 VDC. Dimension: 290 x 290 x 100 mm. Housing: Plastic (ASA-PC), Aluminium. Mounting: VESA FDMI MIS-D (100 x 100 mm.).

Accessori – Loop detector e rilevatore di movimento:

Rilevatori di loop e rilevatori di movimento possono operane come ingressi per l’avvio del processo di identificazione, non solo garantiscono un funzionamento efficiente dal punto di vista energetico di ID MAX.U500i, ma garantiscono anche che la barriera o la porta siano corrette nel caso di più corsie. Per questo l’ID MAX.U500i è dotato di input digitale.

Per caratteristiche tecniche e sbocchi applicativi il dispositivo MAX.U500i Long Range Reader RFID UHF EPC per Controllo Accessi Veicolare off-line e stand-alone può operare con:

  • ID LRU500i-BD-EU RFID UHF Compact Reader industriale con antenna integrata e segnalazioni ottiche, interfacce RS485, Wiegand ed USB – ideale per automazione industriale, logistica e controllo accessi veicolare. Operating Frequency: 865 to 868 MHz (EU) EPC Class 1 Gen 2 – ISO 18000-6. Radio Regulation: EN 302 208 (Europa). Host Interface: RS485, USB, Wiegand. RF Power: from 100 mW to 1 Watt in step 100 mW. Integrated Signal Light Red/Green. 10 LED for diagnosis & antenna status. Outputs: 2 Optocoupler 24 VDC/20 mA & 2 Relay 24 VDC/1A. Inputs: 2 Optocoupler max. 24 VDC / 20 mA. Antenna connection: 1 x R-TNC jack. Protection Class IP 65. Host protocols: ISO Host Mode, Scan Mode, Buffered Read Mode & Notification Mode. Read Range up to 8 mtr. Real-Time-Clock. Readout of RSSI data for localization of identified transponders. Power supply: 12-24 VDC. Dimension: 290x290x100 mm. Housing: Plastic (ASA-PC), Aluminium. Mounting: VESA FDMI MIS-D (100 x 100 mm.).

  • ID LRU500i-PoE-EU UHF Compact Reader industriale con antenna integrata e segnalazioni ottiche, interfaccie Ethernet PoE e USB – ideale per automazione industriale, logistica e controllo accessi veicolare. Operating Frequency: 865 to 868 MHz (EU) EPC Class 1 Gen 2 – ISO 18000-6. Radio Regulation: EN 302 208 (Europa). Host Interface: Ethernet PoE, USB. RF Power: from 100 mW to 1 Watt in step 100 mW. Integrated Signal Light Red/Green. 10 LED for diagnosis & antenna status. Outputs: 2 Optocoupler 24 VDC/20 mA & 2 Relay 24 VDC/1A. Inputs: 2 Optocoupler max. 24 VDC / 20 mA. Antenna connection: 1 x R-TNC jack. Protection Class IP 65. Host protocols: ISO Host Mode, Scan Mode, Buffered Read Mode & Notification Mode. Read Range up to 8 mtr. Real-Time-Clock. Readout of RSSI data for localization of identified transponders. Power supply: PoE+ or 12-24 VDC. Dimension: 290x290x100 mm. Housing: Plastic (ASA-PC), Aluminium. Mounting: VESA FDMI MIS-D (100 x 100 mm.).
  • ID ISC.MWD.BP. Radar a Microonde Digitale Motion Detector. Two-channel device for vehicular & pedestrian detection. Microwave technology / planar Doppler. Cross traffic suppression. Object tracking function. Various adjustment options of relay function. Pre-configured profiles. Programming with pushbutton on device or optional with remote control. Frequency: typ. 24.125 GHz. Transmitting power (EIRP) typ. 40 mW, max. 100 mW. Protection class: IP 65. Power supply: 12-27 VAC or 12-30 VDC.

Settori Applicativi RFID
Settori di Mercato RFID

Alcuni casi applicativi di successo in cui è stato utilizzato l’apparato per il controllo accessi veicolare MAX.U500i:
  • Smart Park RFID – Case History Park-ID a Sarnico Progetto Park-ID a Sarnico: RFID e Smart Parking Sarnico è testimonial di smart parking: il progetto Park-ID inaugura un nuovo concept di gestione parcheggi, più efficiente e vantaggioso per i cittadini ed il Comune all’insegna della urban life sostenibile…
  • Controllo accessi RFID – Case History Marina di Loano RFID per i servizi nel turismo nautico Attiva & Paga Card gestisce con l’RFID l’accesso veicolare e pedonale nel marina ligure, oltre al pagamento dei servizi leisure (monetica) …
Scheda tecnica
ID MAX U500i UHF Identification Vehicle Access Control by RFID Global
ID MAX U500i UHF Identification Vehicle Access Control by RFID Global ID_MAX.U500i_UHF_Identification_Vehicle_Access_Control_RFID_Global.pdf
206.0 KB 63 Downloads Dettagli...
Manuale Software OBID myAXXESS Manager
OBID MyAXXESS Manager-Software-Manual
OBID MyAXXESS Manager-Software-Manual OBID_myAXXESS_Manager-Software-Manual.pdf
814.7 KB 1943 Downloads Dettagli...

Foto Gallery

Sistema compatto Antenne e Long Range Reader RFID UHF MAX.U500i per Controllo Accessi Veicolare e Smart Parking
