Come realizzare il cavo per il collegamento seriale tra Host e Reader RFID FEIG

Molto spesso l’indirizzo IP impostato nei Reader RFID FEIG  viene dimenticato dall’utente finale: di seguito una breve guida per realizzare un cavo seriale compatibile con i Reader FEIG che permette di accedere nuovamente ai parametri di configurazione.

Riga_Rossa

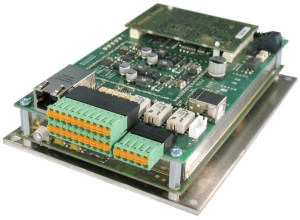

ID ISC.LRM2500-B - OEM Module Long Range Reader RFID HF Controller High Performance
Tecnologia
RFID HF & UHF passiva
Data/Revisione
Marzo 2014 / rev. 1.0
Riferimenti
Applicabile ai seguenti Reader

Tecnologia HF:
LR2500-A Long Range reader RFID HF
LR1002    Long Range reader RFID HF
LR2000    Long Range reader RFID HF
MR200     Mid   Range reader   RFID HF

Tecnologia UHF:
LRU3000  Long Range reader RFID UHF
LRU3500  Long Range reader RFID UHF
LRU1002  Long Range reader RFID UHF
LRU2000  Long Range reader RFID UHF
MRU200   Mid   Range reader   RFID UHF




Tutti i Reader della famiglia Industrial Long Range e Mid Range  rendono disponibile, oltre all’interfaccia di rete LAN, una porta seriale RS232 per la connessione ad un Host.  Questa porta di comunicazione molto spesso è l’unica possibilità che il cliente ha per accedere alla configurazione del Reader, nel caso non ricordi indirizzo Ip se diverso da quello assegnato per default da FEIG (192.168.10.10). Per il collegamento tra Host e Reader è necessario quindi realizzare un cavo per permettere la comunicazione tra i due sistemi seguendo gli schematici di seguito riportati.



Per i Reader in Tecnologia HF  ISC.MR200, ISC.LR2000 e per quelli in tecnologia UHF  ISC.MRU200, ISC.LRU1000, ISCLRU2000

Connessione RS232 reader Feig Old

Per i Reader RFID FEIG in tecnologia HF ISC.LR2500, ISC.LR1002, e i Reader RFID FEIG in tecnologia UHF ISC.LRU1002ISC.LRU3000, ISC.LRU3500 seguire lo schema sotto riportato

Connessione RS232 Reader New Reader

Ricordiamo di consultare per ulteriori informazioni la documentazione in formato pdf relativa all’installazione
del Vostro Reader RFID FEIG
