ID ISC.ANT.PS-B evoluzione del Power Splitter FEIG

Chiamarlo semplicemente Power Splitter FEIG è limitativo: ID ISC ANT PS-B è anche antenna transformer, e Phase shifter

Riga_Rossa
Feig ID ISC.ANT.PS-B

Feig ID ISC.ANT.PS-B

Tecnologia
RFID HF & UHF passiva
Data/Revisione
Novembre 2014 / rev. 1.0
Riferimenti
Applicabile ai seguenti Reader

Tecnologia HF:
LR2500-A Long Range reader RFID HF
LR1002    Long Range reader RFID HF
LR2000    Long Range reader RFID HF
MR200     Mid   Range reader   RFID HF




Il power Splitter FEIG è un divisore di potenza con isolamento galvanico tra l’ingresso e le due uscite.
La frequenza operativa di 13,56 MHz  e gli  ingressi e le uscite è calibrate a 50 Ω.

Introdotto nel 2006 il nuovo Power Splitter FEIG  ID ISC.ANT.PS-B unisce le funzionalità dei precedenti prodotti ID.ISC.ANT.PS-A (power Splitter) e ID ISC.ANT-T (Antenna Transformer) e le integra con nuove funzionalità quali il Phase Shifter e la possibilità di fornire alimentazione per Dynamic antenna tuner Controller  ID ISC.DAT.

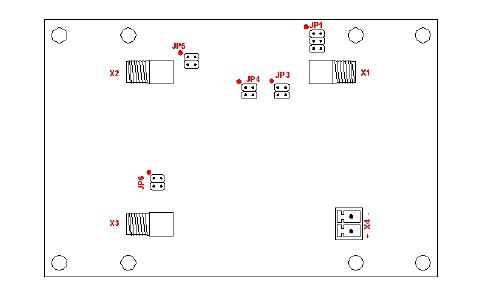

Sulla scheda elettronica de ID ISC.ANT.PS-B sono presenti dei jumper che permettono al Power Splitter Feig di essere impostato per una o più delle funzionalità sopra descritte

Power Splitter Feig ID ISC.ANT.PS-B

Feig ID ISC.ANT.PS-B Jumper

 A seconda della necessità il Power Splitter può essere quindi settato nel seguente modo:

Power Splitter Feig ID ISC.ANT.PS-B settaggio 1Power Splitter Feig ID ISC.ANT.PS-B settaggio 2ID ISC.ANT.PS-B settaggio 3Power Splitter Feig ID ISC.ANT.PS-B settaggio 4

Introduzione del Power Splitter tra Reader e antenna implica una modifica delle lunghezze dei cavi RG 58 di collegamento secondo gli schemi sotto riportati.

Scenario 1: Reader Feig + ID ISC.ANT.PS-B + Antenna

Power Splitter Feig ID ISC.ANT.PS-B +Reader

 Scenario 2: Reader Feig + ID ISC.ANT.PS-B + ID ISC.ANT.MUX + Antenna

Power Splitter Feig ID ISC.ANT.PS-B +Reader+Mux

 Per ulteriori informazioni sul Power Splitter Feig ID ISC.ANT.PS-B sono disponibili nel manuale M40402-2de-ID-B.pdf disponibile sul nostro sito FTP
