Bluetooth Low Energy per localizzare i cassoni nel magazzino di Italdadi

Architettura di Beacon, EchoBeacon e Gateway per mappare il magazzino e individuare la posizione dei cassoni
Bluetooth Low Energy per localizzare merce in magazzino Italdadi - BluEpyc
Settore Applicativo
Bluetooth Low Energy per la logistica

Settore di Mercato
Bluetooth Low Energy per l’industria

Tecnologia
Beacon, EchoBeacon, Gateway

Partner

Global Tag Srl (Beacon)- www.global-tag.com

CD Soluzioni (integrazione)- www.cdsoluzioni.com

End User

Italdadi  – www.italdadi.it

Azienda bresciana nata negli anni 50, Italdadi produce dadi per raccorderia, oltre a tappi e ghiere lavorati con un’ampia gamma di finiture superficiali.

Bluetooth Low Energy per localizzare merce in magazzino Italdadi - BluEpycCon una capacità produttiva di oltre dieci milioni di pezzi al mese, Italdadi ha mantenuto nei decenni una dinamicità che ha permesso di contraddistinguere questo prodotto da una semplice commodity: macchinari di ultima generazione e un sistema informativo evoluto permettono un controllo in tempo reale del processo produttivo, votato alla flessibilità ed efficienza, mentre il magazzino movimenta oltre 1000 contenitori tra cassoni metallici e pallet.

Dalle aspettative alla soluzione

Il bisogno di Italdadi consiste nel conoscere in tempo reale la posizione dei cassoni all’interno del magazzino di circa 1.000 mq e dell’area di produzione, estesa su 1.000 mq: l’informazione rapida e affidabile, slegata dalla memoria degli operatori, mira a ottimizzare la ricerca e ridurre i tempi degli spostamenti dei cassoni.
Nel passato la ricerca dei cassoni richiedeva infatti un dispendio di tempo troppo elevato, aggravato dal rischio dell’errore umano: queste inefficienze sulle tempistiche logistiche si ripercuotevano inevitabilmente anche sulla produzione.

La risposta a simili bisogni è il sistema di localizzazione indoor (IPS) innovativo, economico e pratico, basato sulla tecnologia di connettività wireless Bluetooth Low Energy e frutto della collaborazione di CD Soluzioni, specializzata in software gestionali votati all’IoT, Global Tag che ha fornito i Beacon e BluEpyc, con il suo contributo di EchoBeacon e Gateway BLE.

Spina dorsale dell’infrastruttura hardware Bluetooth Low Energy sono i Gateway, dispositivi fissi alimentati e collegati alla rete aziendale via Ethernet, e gli EchoBeacon, device con funzione di repeater (ricevono il dato dai Beacon e lo trasmettono al Gateway, garantendo così un monitoraggio più granulare dell’area presieduta dall’EchoBeacon) che necessitano solamente di essere alimentati, in grado di ridurre i costi di installazione e migliorare la localizzazione dei cassoni.

Bluetooth Low Energy per localizzare merce in magazzino Italdadi - BluEpyc

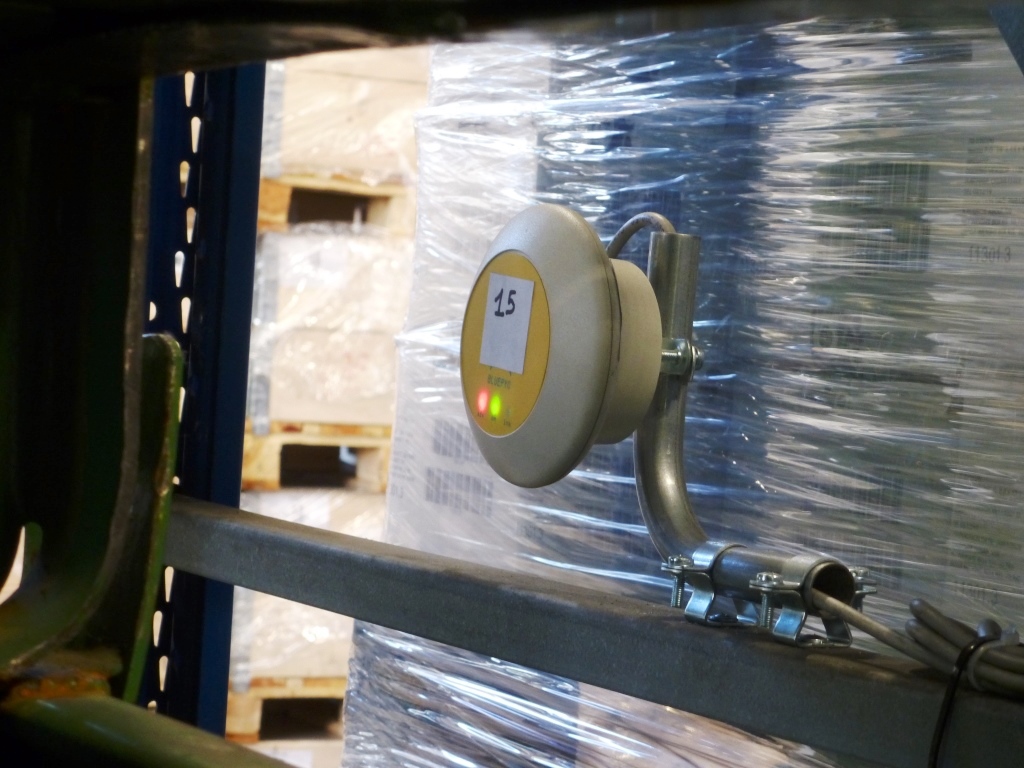

EchoBeacon monitora un’area del magazzino per rilevare la presenza dei Beacon sui cassoni

I Beacon, applicati ai cassoni con estrema facilità, inviano il segnale radio (advertising interval) agli EchoBeacon e rappresentano il cuore pulsante del sistema, mentre il software è diventato il cervello operativo.

Entrando più in dettaglio sulle singole componenti, i Beacon sono apposti ai circa 400/500 cassoni metallici stoccati nel magazzino di Italdadi e ai circa 100 cassoni nel deposito adiacente alla produzione, pronti per essere spediti ai fornitori di materiale. La soluzione, operativa da ottobre 2019, poggia su 4 Gateway, 24 EchoBeacon e oltre 500 Beacon installati su cassoni e casse.

Bluetooth Low Energy per localizzare merce in magazzino Italdadi - BluEpyc

Beacon racchiuso nel supporto rosso e apposto al cassone di Italdadi

Durante lo studio di fattibilità la sfida maggiore per la tecnologia Bluetooth LE riguarda il corretto posizionamento dell’EchoBeacon, per assicurare una copertura del 100% della tracciabilità ed evitare nel contempo la saturazione del traffico dati, il tutto reso più complicato dallo spazio ridotto del magazzino.

Posizionando l’EchoBeacon in alcune aree, la trasmissione del dato risultava menomata da disturbi elettromagnetici, superati tramite un corretto settaggio dei Beacon in modo da ottimizzare i consumi di batteria e disporre del dato di posizionamento in tempi rapidi.

Il flusso del dato in Italdadi parte quindi dal Beacon apposto sul cassone, arriva all’EchoBeacon che, con gli opportuni filtri e tarature, lo trasmette al Gateway, il quale invia i pacchetti di advertising al software di “triangolazione del segnale”: dopo aver elaborato i valori, il sistema di CD Soluzioni restituisce al gestionale l’area di posizionamento del Beacon, quindi del cassone a cui è associato.

Segui il flusso del dato via Bluetooth LE nel magazzino di Italdadi nel video qui sotto:

Benefici

I punti di forza del sistema:

  • costi molto contenuti dei Beacon applicati ai cassoni, senza ridurne le performance, e facilità di installazione,
  • EchoBeacon non necessitano connessione alla rete aziendale (wireless), quindi facilitano e riducono i costi di installazione, migliorando nel contempo la precisione di rilevamento,
  • software ottimizza i segnali radio ricevuti dal sistema Bluetooth LE e restituisce a Italdadi l’informazione desiderata, ossia la posizione di stoccaggio del cassone.

Tutto ciò si traduce in una tracciabilità rapida del materiale da destinare alla produzione e nella possibilità di condividere ora l’informazione che, resa disponibile a tutti, non dipende più dalla presenza e dalla memoria degli operatori in magazzino.

Architettura RFID

BluEpyc BLE Echobeacon Device

BluEpyc Bluetooth LE EchoBeacon

→ 1.000 Disk Beacony con accessorio wall mount;

→ 24 EchoBeacon wall-mount;

→ 4 Gateway Industrial Ethernet.

I protagonisti raccontano...

 «Il Beacon è stato l’elemento chiave del progetto: era necessario individuare una soluzione di facile applicazione, robusta per poter sopportare tutti i processi produttivi, tra cui il calore generato dai dadi incandescenti appena prodotti. Abbiamo dunque pensato a un supporto di tipo siliconico in grado di resistere e proteggere il Tag/Beacon dall’alta temperatura, dall’umidità e dagli agenti corrosivi; inoltre la posizione individuata sul cassone ha permesso di preservare lo stesso da urti derivanti dalla movimentazione tramite muletti.»

Fabio Mazzola, CEO di Global Tag

«La Suite NRG è ora in grado di affiancare l’intero ciclo di produzione in Italdadi, dal rilevare la posizione del cassone in magazzino alla lavorazione degli ordini: integrando diverse operations, la Suite non solo restituisce all’azienda maggiori informazioni, ma ha aumentato il proprio valore.»

Dimitri Cardoni, titolare di CD Soluzioni

«L’architettura Bluetooth LE operativa in Italdati testimonia la validità del Metodo dell Zone ai fini della localizzazione e la valenza del device cardine su cui questo metodo poggia, ossia l’EchoBeacon, che funge da ponte tra i Beacon e il Gateway per una raccolta più precisa dal dato in una selezionata area.»

Luca Arietti, Sales Engineer di BluEpyc – Gruppo Softwork

«Siamo molto soddisfatti del risultato ottenuto con un ottimo rapporto qualità/prezzo, abbiamo mantenuto fede al nostro costante impegno di innovare e di migliorare il processo produttivo impiegando le ultime tecnologie disponibili.

L’introduzione di questo sistema, durante tutte le fasi di test e collaudo grazie al lavoro del team di progetto, ha impattato poco sul nostro lavoro quotidiano, permettendoci di rimanere concentrati su ciò che è il nostro core business

Giovanni e Roberta Poli, titolari di Italdadi
