ISC.LR2500 – Long Range Reader RFID HF High Performance

Controller (Lettori/Scrittori) Long Range Reader RFID HF (13,56 MHz) per antenna esterna – ISO 15693, ISO 18000-3 Mode 1 e Mode 3 – RS232, RS485, USB, Lan Ethernet PoE
Frequenza Standard Comunicazione Performance / Antenna Modalità Operative
RFID in Banda HF EPC – 13,56 Mhz ISO 15693, ISO 18000-3 Mode 1,
ISO 18000-3 Mode 3 (ILT)
RS232, RS485, USB, Lan Ethernet PoE, Wlan Fino a 150 cm (dipendente da tag e antenna)
Antenna Esterna 50 ohm
ISO Host Mode, Scan Mode, Buffering Mode, Notification Mode

ISC.LR2500-A - Long Range Reader RFID HF Controller High Performance

Lettori scrittori ad alte prestazioni Long Range Reader RFID HF EPC per antenna esterna 50 ohm – disponibili in 3 modelli sia in box che per applicazioni OEM.


Famiglia OBID i-scan HF by FEIG Electronic – Standard ISO 15693, ISO 18000-3 Mode 1, ISO 18000-3 Mode 3 (Item Level Tagging) per applicazioni di tipo industriale, tracciabilità di produzione, acquisizione dati, costruzione di tunnel e gate.

Powered by
Logo_FEIG OBID-by-FEIG-i-scan_HF

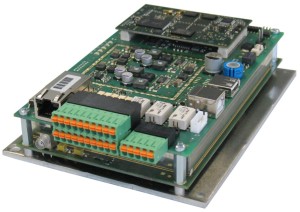

ID ISC.LRM2500-A - OEM Module High Performance Long Range Reader RFID HF Controller

ID ISC.LRM2500-A – OEM Module High Performance Long Range Reader RFID HF Controller

Controller Industriale HF Long Range Reader ISC LR2500 di terza generazione. Disponibile anche in versione OEM, il nuovo controller, ricco di funzioni, dotazioni tecniche e flessibilità d’implementazione: numerose interfacce (Ethernet, USB, RS232, RS485 e Data Clock), 5 led di segnalazione, numerosi I/O e Relè, predisposizione a facili connessioni con multiplexer ed antenne per la creazione di Gate 3D, Tunnel e smart cabinet.

Il Firmware aggiornabile (Flash-EEPROM) consente l’implementazione delle future generazioni di transponder.

  • Operating frequency: Banda HF 13,56 MHz.
  • Potenza di trasmissione in RF (Radio Frequenza): 2 W – 12 W (software adjustable).
  • Modulazione: 10 % – 30 % (software adjustable).
  • Alimentazione: 24 V DC – consumo: 35 W.
  • Connessione Antenna: 1 x SMA connector (50 Ω).
  • Interfacce Host: Ethernet (TCP/IP), USB 2.0, RS232, RS485, USB-Host for WLAN dongle or memory stick.
  • Dimensione del Buffer: 10 000 data sets (ISC.LR2500-A e ISC.LRM2500-A)- 100 data sets(ISC.LRM2500-B).
  • Real Time Clock: accuratezza ± 1 s/day; power reserve: 1 day (ISC.LR2500-A e ISC.LRM2500-A).
  • Sistema Operativo: Embedded Linux (64 MB RAM, 256 MB Flash) per sviluppo applicazioni custom on-board (ISC.LR2500-A e ISC.LRM2500-A).
  • Transponder supportati: ISO 15693 HF (ISO 18000-3 MODE 1) e ISO 18000-3 Mode 3 (i-Code-ILT HF EPC – Item Level Tagging).
  • Modalità di gestione: ISO Host Mode, Scan Mode, Buffered Read Mode, Notification Mode.
  • Outputs: 2 x Optocoupler (24 V, 30 mA) – 3 x Relays (24 V, 1 A). Segnalazione ottica: 5 LEDs per diagnostica.
  • Inputs: 3 x Optocoupler (5…24 V, 20 mA).
  • Altre caratteristiche: funzione di anticollisione, Real time clock, RSSI data readout, Antenna shortcut detection, Temperature control, Full support of the external multiplexer ISC.ANT.MUX.
  • Firmware upgradabile attraverso Flash-EEPROM.
Modelli :

  • ID ISC.LR2500-A – (pn 3620-000-00) High Performance Long Range Reader RFID HF Controller. New Long Range Multi-tag RFID HF (ISO15693) Controller in case for connection to external antenna (not included). Operating frequency: 13,56 MHz. Transmitting power 2-12 W (adjustable). Modulation 10 % – 30 % (adjustable). Power supply 24 V DC. Power consumption typ. 35 W. Antenna connection: 1 x SMA connector (50 Ω). RFID Standard: ISO 15693 (ISO 18000-3 MODE 1). Supply voltage on antenna output: 8 VDC (max. 150 mA). Outputs: 2 Optocoupler (24V, 30mA); 3 Relays (24V, 1A). Inputs: 3 Optocoupler (5-24 V, 20mA). Reader modes: ISO Host Mode, Scan Mode, Buffered Read Mode, Notification Mode. Others: Anticollision function, Real time clock, RSSI data readout. Host Interfaces: Ethernet (TCP/IP), USB 2.0, RS232, RS485, USB-Host for WLAN dongle or memory stick. Operation System: Embedded Linux (64 MB RAM, 256 MB Flash) allows on board application software. Buffer size: 10.000 data sets. Real Time Clock: accuracy: ± 1 s/day; power reserve: 1 day. Anticollision: 60 tags/s. Dimensions (housing): 320x180x110 mm. Protection class: IP54.
  • ID ISC.LRM2500-A – (pn 3618-000-00) OEM Module High Performance Long Range Reader RFID HF Controller. New Long Range Multi-tag RFID HF (ISO15693) Controller (module) for connection to external antenna (not included). Operating frequency: 13,56 MHz. Transmitting power 2-12 W (adjustable). Modulation 10 % – 30 % (adjustable). Power supply 24 V DC. Power consumption typ. 35 W. Antenna connection: 1 x SMA connector (50 Ω). RFID Standard: ISO 15693 (ISO 18000-3 MODE 1). Supply voltage on antenna output: 8 VDC (max. 150 mA). Outputs: 2 Optocoupler (24V, 30mA); 3 Relays (24V, 1A). Inputs: 3 Optocoupler (5-24 V, 20mA). Reader modes: ISO Host Mode, Scan Mode, Buffered Read Mode, Notification Mode. Others: Anticollision function, Real time clock, RSSI data readout. Host Interfaces: Ethernet (TCP/IP), USB 2.0, RS232, RS485, USB-Host for WLAN dongle or memory stick. Operation System: Embedded Linux (64 MB RAM, 256 MB Flash) allows on board application software. Buffer size: 10.000 data sets. Real Time Clock: accuracy: ± 1 s/day; power reserve: 1 day. Anticollision: 60 tags/s. Dimensions (module): 160x120x46 mm. No Protection Box.
  • ID ISC.LRM2500-B – (pn 3619-000-00) OEM Module High Performance Long Range Reader RFID HF Controller. New Long Range Multi-tag RFID HF (ISO15693) Controller (module) for connection to external antenna (not included). Operating frequency: 13,56 MHz. Transmitting power 2-12 W (adjustable). Modulation 10 % – 30 % (adjustable). Power supply 24 V DC. Power consumption typ. 35 W. Antenna connection: 1 x SMA connector (50 Ω). RFID Standard: ISO 15693 (ISO 18000-3 MODE 1). Supply voltage on antenna output: 8 VDC (max. 150 mA). Outputs: 2 Optocoupler (24V, 30mA); 3 Relays (24V, 1A). Inputs: 3 Optocoupler (5-24 V, 20mA). Reader modes: ISO Host Mode, Scan Mode, Buffered Read Mode, Notification Mode. Others: Anticollision function, Real time clock, RSSI data readout. Host Interfaces: Ethernet (TCP/IP), RS232, RS485, USB 2.0, Data Clock. Buffer size: 100 data sets. Anticollision: 40 tags/s. Dimensions (module): 160x120x46 mm. No Protection Box..

Opzioni:

  • ID NET.24V-B – (pn 2557-000-00) Low noise Power Supply Unit Power Supply for Industrial Mid Range & Long Range Controller. (necessita di ID CAB.NET.24V-B-EU Cable with European Plug – PN.2558-000-00).
  • ID CAB.NET.24V-B-EU – (pn 2558-000-00) Cable with European Plug for NET.24V-B Power Supply (PN. 2557-000-00).
  • ID ISC.ANT.PS-B – (pn 1269-003-01) Power Splitter (High Performance). For connection of two antennas.
  • ID ISC.ANT.PSM-B – (pn 1269-003-02) Power Splitter Module (High Performance). For connection of two antennas.
  • ID ISC.ANT.C-B – (pn 1654-004-00) HF Antenna Coax Cable. Length: 1.35 meters.
  • ID ISC.ANT.C-A – (pn 2096-000-00) HF Extension Antenna Coax Cable. Length: 3.60 meters.
  • ID ISC.ANT.EC – (pn 1654-000-00) HF Extension Antenna Coax Cable. Length: 7.20 meters
Estensioni ed Antenne collegabili:

  • ID ISC.ANT.MUX.8 – (pn 1977-000-01) 8 times Multiplexer in box for RFID Controller HF (13,56 MHz). 2 x input / SMA socket (50Ω) for Reader. 8 x output / SMA socket (50Ω) for Antennas. Communication between reader and Multiplexer via antenna cable. Multiplexer outputs are controlled by the reader, a host or digital inputs. Max. allowed switching capacity: 10 Watt. High switching rate (< 1ms). Power Supply: 12-24V DC (not included).
  • ID RED.ANT140/140 – (pn 9140-100-00) RedWave OEM Paddle Antenna A140/140. Frequency 13,56 MHz. Power from 0,25 to 1,2 watt. Connection SMA-plug (50 Ohm), cable RG174. Dimensions (WxHxD): 168x138x3,6 mm. Housing solder resist.
  • ID ISC.ANTH200/200-A – (pn 2717-000-00) Handheld Antenna 200 x 200 mm – 50 ohm. Dimensions (WxHxD) 460 x 200 x 160 mm. Weight 350 g. Range up to 50 cm with RF 1 Watt. Max. RF Power: 2 Watt. Connection cable RG 58, 50 Ohm, 360 cm. SMA Plug.
  • ID ISC.ANT340/240 – (pn 1663-000-00) Pad Antenna for indoor applications. Frequency 13,56 MHz. Power: up to 1,2 watt. Dimensions (WxHxD): 337x237x8,3 mm. Protection class: IP 40. Connection SMA-plug (50 Ohm), coax cable RG58.
  • ID ISC.ANTS340/240 – (pn 3512-000-00) Shielded Pad Antenna for Library & Document Management applications. Operating frequency: 13,56 MHz. Power: up to 1,5 watt. Connection SMA-plug (50 Ohm), coax cable RG58. No tag reading outside of the antenna area. No detuning of the antenna when installing on metal surface. Reading Range up to 45 cm. (depending on reader and transponder). Dimensions: 376x276x27 mm. Protection class IP 30.
  • ID ISC.ANT310/310-A – (pn 3249-000-00) RFID HF Industrial Antenna (IP 65). New design white Plastic ASA. Dimensions (WxHxD): 318x338x30 mm. Antenna connection: coax cable RG58 (3,6 m), SMA-plug. Reading Range: up to 65 cm. at 8W (depending on transponder) . RF power: up to 8 Watt. Protection class IP 65.
  • ID ISC.ANT800/600-DA – (pn 1451-008-00) DAT Dynamic Auto Tuning Industrial Antenna. Protection class IP 65. Max. transmitting power 8W. RF Cable RG58, 50 ohm, 3,6 m.

Prodotti correlati Per le caratteristiche tecniche e gli sbocchi applicativi il dispositivo può operare con:

  • RED.PR50-x – RedWave Proximity Desktop Reader RFID & NFC HF Multi ISO
  • CPR30-USB – RFID DeskTop Reader HF USB
  • CPR50.10-E – Controllo Accessi RFID a muro Ethernet PoE.
  • MAX50.10-RE – Controllo Accessi RFID Stand Alone PoE con relè e white list on board.

Famiglia OBID i-scan HF by FEIG Electronic – Standard ISO 15693, ISO 18000-3 Mode 1, ISO 18000-3 Mode 3 (Item Level Tagging) per applicazioni di tipo industriale, tracciabilità di produzione, acquisizione dati, costruzione di tunnel e gate.

Disponibile anche in versione OEM, il nuovo controller, ricco di funzioni, dotazioni tecniche e flessibilità d’implementazione: numerose interfacce (Ethernet, USB, RS232, RS485 e Data Clock), 5 led di segnalazione, numerosi I/O e Relè, predisposizione a facili connessioni con multiplexer ed antenne per la creazione di Gate 3D, Tunnel e smart cabinet (es. Lavanderie Industriali).

Alcuni casi applicativi di successo in cui è stato utilizzato l’apparato:

  • Case History Consorzio del Prosciutto di San Daniele Tracciabilità con RFID per il Consorzio Prosciutto San Daniele Il consorzio friulano sperimenta l’RFID per garantire tracciabilità, rintracciabilità dei prosciutti, a cui si aggiungono l’anticontraffazione e la maggiore tutela del marchio DOP….
ID ISC LR2500 RFID Global
ID ISC LR2500 RFID Global ID_ISC.LR2500_RFID_Global.pdf
496.1 KB 559 Downloads Dettagli...
