ISC.MAT – Antenna Tuning Board RFID HF

Board OEM di Tuning Manuale per Antenne RFID HF (13,56 MHz) 50 ohm –  Realizzazione di Antenne RFID HF custom
Frequenza Standard Collegamento Performance Caratteristiche speciali
RFID in Banda HF EPC – 13,56 Mhz ISO 15693, ISO 18000-3,
ISO 18000-3 Mode 3 (ILT)
Antenna loop: 2 terminali
Connessione reader: SMA socket (50 ohm)
Tunig Manuale con auto switch per antenne RFID HF custom. Plug & Play – antenna switch elettronico.

ISC.MAT-S Antenna Tuning Board RFID HF con auto-switch

Famiglia OBID i-scan HF by FEIG Electronic – Antenna Tuning Board RFID HF. Ideale per la rapida progettazione e realizzazione custom di antenne RFID HF long range ad elevate prestazioni. I parametri di tuning vengono gestiti attraverso dip switch. Applicazioni di tipo industriale, tracciabilità di produzione, acquisizione dati, nella gestione documenti, controllo accessi veicolare ed automazione, utilizzabile per la realizzazione di Tunnel e Gate RFID HF con un solo controller RFID.


Utilizzabile con tutti gli apparati reader RFID HF con connessione esterna per antenna

Product by
Logo_FEIG OBID-by-FEIG-i-scan_HF

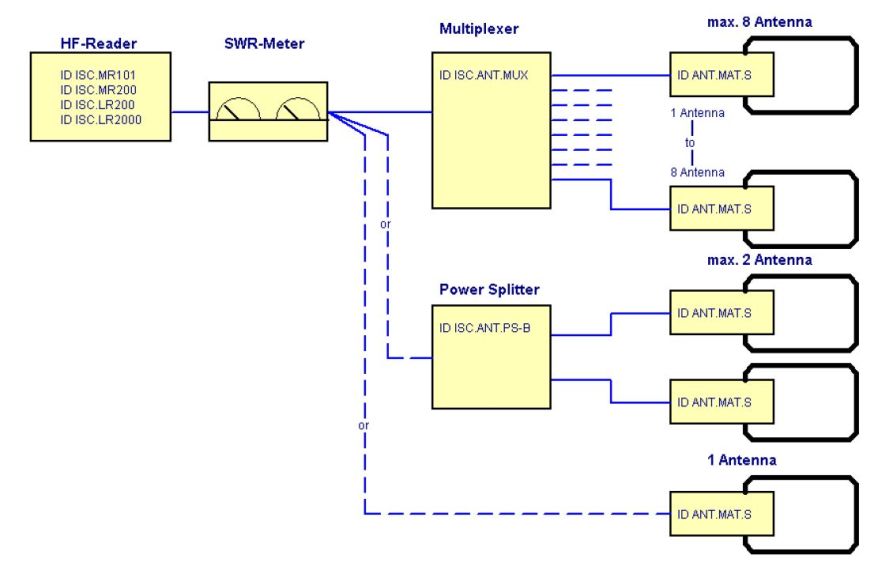

ISC.MAT-S Antenna Tuning Board RFID HF - Schema a Blocchi

Antenna Tuning Board RFID HF con auto-switch per realizzazione di Antenne, Gate e Tunnel RFID custom – Schema a Blocchi

Dispositivo della famiglia OBID RFID HF, l’Antenna Tuning Board RFID HF consente in modalità Plug & Play la rapida progettazione e realizzazione custom di antenne RFID HF long range ad elevate prestazioni. I parametri di tuning vengono gestiti attraverso dip  switch. I parametri di tuning sono ricavabili da prototipo realizzato attraverso una scheda  ISC.DAT (Dynamic Auto Tuning Board) che non necessita di sofisticate apparecchiature esterne.

la ISC.MAT (Manual Antenna Tuning Board RFID HF) è ideale per applicazioni RFID di tipo industriale, tracciabilità di produzione, acquisizione dati, nella gestione documenti, controllo accessi veicolare ed automazione, utilizzabile per la realizzazione di Tunnel e Gate RFID HF con un solo controller RFID. Frequenza operativa di 13,56 MHz, standard ISO 18000-3 Mode 1 ed ISO 18000-3 Mode 3 (ILT).

La Manual Antenna Tuning Board RFID HF è anche in grado di disconnettere elettronicamente il circuito di loop dell’antenna RFID in un tempo di commutazione inferiore ad 1 msec., questa caratteristica, in congiunzione con un Multiplexer RFID HF (es. ISC.ANT.MUXISC.ANT.MUX), consente la realizzazione di tunnel RFID custom in cui ciascuna antenna non viene influenzata dalle antenne adiacenti; questo principo è alla base anche dei Gate RFID HF omini direzionali per il controllo accessi involontario ad alte performance.  Altra importante caratteristica è l’elevata velocità di commutazione elettronica della Tuning Board RFID HF (inferiore a 1 msec.), in grado quindi di operare senza componenti meccaniche (relé) in modo continuativo.

Le antenne realizzate con la Tuning Board RFID HF possono essere utilizzate sia con gli antenna Multiplexer RFID HF, che con vari tipi di controller fra cui: Mid Range RFID HF, Industrial Long-Range.

  • Dimensioni: 90 x 45 x 19 mm. Versione Modulo OEM non in Box.
  • Massima potenza RF in input: 8 Watt.
  • Antenna switch elettronico < 1 mSec.
  • Triggering reader: via RF connection.
  • Frequency 13.56 MHz, impedenza 50 ohm.
  • Tuning range inductivity: 0.6 – 2.5 μH – Quality: 10–50
  • Connettori RF: – 1 Reader SMA-socket – 2 terminali per Antenna loop.
Modelli di Antenna Tuning Board:

  • ID ISC.DAT-A – (pn 1269-005-01) RFID HF Dynamic Antenna Tuning Board. Dynamic Antenna Tuning board for automatic calibration and tuning (Software) of RFID antennas with an operating frequency of 13.56 Mhz. Parameters for setting the antenna measured on the board under operating conditions. Driven over the HF Coax Cable connection. DAT is able to disconnect the antenna circuit through an electronic switch up to a certain power.
  • ID ISC.MAT-A – (pn 1966-000-00) RFID HF Manual Antenna Tuning Board type A.
  • ID ISC.MAT-B – (pn 1966-000-01) RFID HF Manual Antenna Tuning Board type B.
  • ID ISC.MAT.S-A – (pn 1966-001-00) RFID HF Manual Antenna Tuning Board with auto switch. Tuner per antenna RFID HF con auto switch (non auto-tarante)..

Opzioni ed estensioni collegabili:

  • ID ISC.ANT.C-B – (pn 1654-004-00) HF Antenna Coax Cable. Length: 1.35 meters.
  • ID ISC.ANT.C-A – (pn 2096-000-00) HF Extension Antenna Coax Cable. Length: 3.60 meters.
  • ID ISC.ANT.EC – (pn 1654-000-00) HF Extension Antenna Coax Cable. Length: 7.20 meters. .

Ideale per applicazioni di tipo industriale, tracciabilità di produzione, acquisizione dati, nella gestione documenti, controllo accessi ed automazione, utilizzabile per la realizzazione di Tunnel e Gate RFID HF multi antenna.
