ISC.ANT340/240 – Mid Range Pad Antenna RFID HF indoor



Mid Range Pad Antenna RFID HF (13,56 MHz) 50 ohm
Frequenza Standard Collegamento Performance Potenza RF supportata
RFID in Banda HF – 13,56 Mhz ISO 15693, ISO 18000-3 Mode 1 e ISO 18000-3 Mode 3 (ILT). RG58 coaxial cable with SMA plug (50 ohm); ca. 200 mm. Fino a 50 cm (dipende da reader e transponder) Fino a 1,2 Watt

ISC.ANT340/240 PAd Antenna RFID HF indoor

Famiglia OBID i-scan HF by FEIG Electronic – Pad Antenna RFID HF (13,56 MHz) ISC.ANT340/240. Frequency 13,56 MHz. Power RF up to 1,2 watt. ideale per applicazioni nella gestione documenti, biblioteche e automazione ufficio.


Dimensioni: 337 x 237 x 8 mm. HF – ISO 15693, ISO 18000-3 Mode 1 e ISO 18000-3 Mode 3 (ILT).

Product by
Logo_FEIG OBID-by-FEIG-i-scan_HF

ISC.ANT340/240 PAd Antenna RFID HF indoor

ISC.ANT340/240 PAd Antenna RFID HF indoor

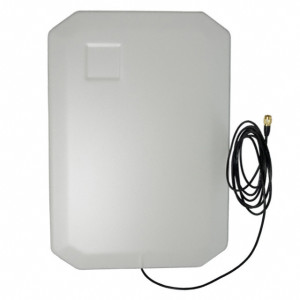

Come tutti i dispositivi della famiglia OBID RFID HF passivi anche l’Antenna Pad ISC.ANT340/240 (337 x 237 x 8 mm.) consente (attraverso opportuno controller) la lettura di Transponder RFId con frequenza operativa di 13,56 MHz, standard ISO 15693, ISO 18000-3 Mode 1 e ISO 18000-3 Mode 3 (ILT – I-code-ILT). Le dimensioni da desktp (formato A4), il packaging funzionale unitamente alle elevate performance consentono una notevole flessibilità di utilizzo come componente di progetti custom. L’antenna Pad può essere utilizzata sia con vari tipi di controller fra cui Mid-Range ISC MR102 (1,2 W). Grazie ad una innovativa progettazione dell’elettronica e nonostante le dimensioni contenute, l’antenna risulta particolarmente performante in termini di distanze di lettura.

  • Antenna RFID HF (frequenza 13,56 MHz) 50 ohm.
  • Funzioni di Anti collisione (lettura multipla di etichette).
  • Standard per tag 15693, ISO 18000-3 Mode 1 e ISO 18000-3 Mode 3 (ILT – I-code-ILT).
  • Collegamento al Reader o al Multiplexer RFID HF: SMA-plug (50 Ohm), cavo RG58 da 20 cm.
  • Prestazioni: fino a 50 cm. (dipende da reader e transponder).
  • Grado di protezione IP 40 – utilizzo indoor.
  • Potenza RF supportata fino a 1,2 Watt.
Modelli :

  • ID ISC.ANT340/240 – (pn 1663-000-00) Pad Antenna for indoor applications. Frequency 13,56 MHz. Power: up to 1,2 watt. Dimensions (WxHxD): 337x237x8,3 mm. Protection class: IP 40. Connection SMA-plug (50 Ohm), coax cable RG58.
  • ID ISC.ANT340/240-B – (pn 2396-000-00) Pad Antenna OEM Module. Frequency 13,56 MHz. Power: up to 1,2 watt. Connection SMA-plug (50 Ohm), coax cable RG58. Oem Version no Box.

Opzioni ed estensioni collegabili:

  • ID ISC.ANT.PS-A-LC – (pn 9269-003-00) Antenna Power Splitter Low Cost. For connection of two antennas to one Reader.
  • ID ISC.ANT.PS-B – (pn 1269-003-01) Power Splitter (High Performance). For connection of two antennas.
  • ID ISC.ANT.PSM-B – (pn 1269-003-02) Power Splitter Module (High Performance). For connection of two antennas.
  • ID ISC.ANT.C-B – (pn 1654-004-00) HF Antenna Coax Cable. Length: 1.35 meters
  • ID ISC.ANT.C-A – (pn 2096-000-00) HF Extension Antenna Coax Cable. Length: 3.60 meters.
  • ID ISC.ANT.EC – (pn 1654-000-00) HF Extension Antenna Coax Cable. Length: 7.20 meters.

Per la potenza RF di emissione supportata e la tipologia di applicazioni l’Antenna RFID HF può operare con i seguenti Reader RFID HF:

  • ID ISC.ANT.MUX.8 – (pn 1977-000-01) 8 times Multiplexer in box for RFID Controller HF (13,56 MHz). 2 x input / SMA socket (50Ω) for Reader. 8 x output / SMA socket (50Ω) for Antennas. Communication between reader and Multiplexer via antenna cable. Multiplexer outputs are controlled by the reader, a host or digital inputs. Max. allowed switching capacity: 10 Watt. High switching rate (< 1ms).
  • ISC.MR102 – Mid Range Reader RFID HF EPC

Con una portata di lettura fino a 50cm. (in base al controller ed al transponder utilizzati), la Pad antenna RFID HF ISC.ANT340/240 trova ampie applicazioni, quali biblioteche, identificazione di archivi e documenti, registrazione di noleggi, ritorno di beni o libri, gestione inventari, logistica, SCM, applicazioni da banco e qualsiasi altra soluzione custom. Alcuni casi applicativi di successo in cui è stato utilizzato l’apparato:

ID ISC ANT.340 240 RFID Global
ID ISC ANT.340 240 RFID Global ID_ISC.ANT.340_240_RFID_Global.pdf
189.2 KB 344 Downloads Dettagli...
