ISC.ANT310/310 – Industrial Long Range Antenna RFID HF outdoor



Antenna Mid Range RFID HF (13,56 MHz) 50 ohm – Industriale IP65 – RF fino a 8 Watt
Frequenza Standard Collegamento Performance Potenza RF supportata
RFID in Banda HF – 13,56 Mhz ISO 15693, ISO 18000-3 Mode 1 e ISO 18000-3 Mode 3 (ILT). RG58 coaxial cable with SMA plug (50 ohm); cavo da 3,6 mtr.. Fino a 70 cm (dipende da reader e transponder) Fino a 8 Watt

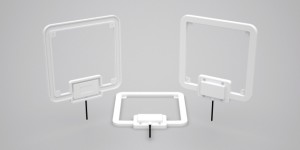

ISC.ANT310/310 Industrial Antenna RFID HF - IP65

Famiglia OBID i-scan HF by FEIG Electronic – Mid Range Antenna RFID HF (13,56 MHz) ISC.ANT310/310. Frequency 13,56 MHz. Power RF up to 8 watt. ideale per applicazioni outdoor di tipo industriale, tracciabilità di produzione, acquisizione dati, nella gestione documenti e automazione ufficio.


Dimensioni: 318 x 338 x 30 mm. HF – ISO 15693, ISO 18000-3 Mode 1 e ISO 18000-3 Mode 3 (ILT).

Product by
Logo_FEIG OBID-by-FEIG-i-scan_HF

ISC.ANT310/310 Industrial Antenna RFID HF - IP65

ISC.ANT310/310 Industrial Antenna RFID HF – IP65

Come tutti i dispositivi della famiglia OBID RFID HF passivi anche l’Antenna Industriale ISC.ANT310/310 (337 x 237 x 8 mm.) consente (attraverso opportuno controller) la lettura di Transponder RFId con frequenza operativa di 13,56 MHz, standard ISO 15693, ISO 18000-3 Mode 1 e ISO 18000-3 Mode 3 (ILT – I-code-ILT).

Le dimensioni ridotte rispetto alla massima potenza supportata (8 Watt), il packaging funzionale di tipo rugged unitamente alle elevate performance consentono una notevole flessibilità di utilizzo come componente di progetti custom outdoor di tipo industriale.

L’antenna può essere utilizzata sia con vari tipi di controller fra cui: Mid-Range ISC.MR102, Industrial Mid-Range ISC.MR200, Industrial Long-Range ISC.LR1002 ed ISC.LR2500..

Grazie ad una innovativa progettazione dell’elettronica e nonostante le dimensioni contenute, l’antenna risulta particolarmente performante in termini di distanze di lettura (fino a 70 cm. con Long Range Reader RFID).

  • Antenna RFID HF (frequenza 13,56 MHz) 50 ohm.
  • Funzioni di Anti collisione (lettura multipla di etichette).
  • Standard per tag 15693, ISO 18000-3 Mode 1 e ISO 18000-3 Mode 3 (ILT – I-code-ILT).
  • Collegamento al Reader o al Multiplexer RFID HF: SMA-plug (50 Ohm), cavo RG58 da 3,6 mtr.
  • Prestazioni: fino a 70 cm. (dipende da reader e transponder).
  • Grado di protezione IP 65- utilizzo indoor e outdoor in ambiente industriale.
  • Potenza RF supportata fino a 8 Watt.
Modelli :

  • ID ISC.ANT310/310-A – (pn 3249-000-00) RFID HF Industrial Antenna (IP 65). New design white Plastic ASA. Dimensions (WxHxD): 318x338x30 mm. Antenna connection: coax cable RG58 (3,6 m), SMA-plug. Reading Range: up to 65 cm. at 8W (depending on transponder) . RF power: up to 8 Watt. Protection class IP 65.

Opzioni ed estensioni collegabili:

  • ID ISC.ANT.PS-A-LC – (pn 9269-003-00) Antenna Power Splitter Low Cost. For connection of two antennas to one Reader.
  • ID ISC.ANT.PS-B – (pn 1269-003-01) Power Splitter (High Performance). For connection of two antennas.
  • ID ISC.ANT.PSM-B – (pn 1269-003-02) Power Splitter Module (High Performance). For connection of two antennas.
  • ID ISC.ANT.C-B – (pn 1654-004-00) HF Antenna Coax Cable. Length: 1.35 meters
  • ID ISC.ANT.C-A – (pn 2096-000-00) HF Extension Antenna Coax Cable. Length: 3.60 meters.
  • ID ISC.ANT.EC – (pn 1654-000-00) HF Extension Antenna Coax Cable. Length: 7.20 meters.

Per la potenza RF di emissione supportata e la tipologia di applicazioni l’Antenna RFID HF può operare con i seguenti Apparati e Reader RFID HF:

  • ID ISC.ANT.MUX.8 – (pn 1977-000-01) 8 times Multiplexer in box for RFID Controller HF (13,56 MHz). 2 x input / SMA socket (50Ω) for Reader. 8 x output / SMA socket (50Ω) for Antennas. Communication between reader and Multiplexer via antenna cable. Multiplexer outputs are controlled by the reader, a host or digital inputs. Max. allowed switching capacity: 10 Watt. High switching rate (< 1ms).
  • ISC.MR102 – Mid Range Reader RFID HF EPC

Con una portata di lettura fino a 70 cm. (in base al controller ed al transponder utilizzati), dimensioni ridotte rispetto alla massima potenza supportata (8 Watt), il packaging funzionale di tipo rugged garantiscono all’Antenna RFID ISC.ANT310/310 una notevole flessibilità di utilizzo come componente di progetti outdoor di tipo industriale, tracciabilità di produzione, raccolta dati, logistica, SCM, e qualsiasi altra soluzione custom.

Alcuni casi applicativi di successo in cui è stato utilizzato l’apparato:

ID ISC ANT.310 310 RFID Global
ID ISC ANT.310 310 RFID Global ID_ISC.ANT.310_310_RFID_Global.pdf
943.8 KB 595 Downloads Dettagli...
