ISC.ANT1700/740 – Clear Antenna Gate RFID HF involontario 3D

Clear Antenna Gate RFID HF involontario omni direzionale 3D (90 cm.) – Low Cost – Taratura Antenna Automatica – Standard ISO 15693
Frequenza Standard Comunicazione Host Performance
Luce di lettura
Modalità Operative
RFID in Banda HF – 13,56 Mhz ISO 15693, ISO 18000-3 Mode 1 Ethernet, RS232, RS485, USB, Data Clock, Wlan. Mono direz.: fino a 150 cm
3D involontario: fino a 120 Cm.
(badge ISO)
ISO Host Mode, Scan Mode, Buffering Mode, Notification Mode

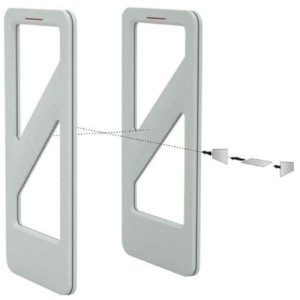

ISC.ANT1700/740-A. Clear Antenna Gate RFID HF involontario omni direzionale 3D

Il prodotto è stato insignito del Red Dot Design Award, uno dei maggiori e più importanti premi del design mondiale.

Famiglia OBID i-scan HF by FEIG Electronic – Antenna Gate RFID HF omni direzionale 3D (luce fino a 150 cm.). High Performance, insignito del prestigioso premio Red Dot design, rapida e facile installazione. Ideale per applicazioni di controllo accessi involontario (tag indossato), eventi, biblioteche, sistemi di auto-prestito.


Dimensioni: 740 x 1700 x 70 mm. HF – ISO 15693ISO 18000-3 Mode 1 e ISO 18000-3 Mode 3 (ILT).

Product by
Logo_FEIG OBID-by-FEIG-i-scan_HF

Un gate RFID HF omni direzionale involontario (tag anche indossato) viene sempre realizzato utilizzando almeno un’antenna Base (che contiene il controller lettore RFID, Multiplexer, Tuning ed altri device necessari ) e una o più antenne Complementari (collegate via cavo coax all’antenna Base). Attraverso il multiplexer RFID (integrato) è possibile realizzare Gate RFID a 1, 2 o più corsie.

ISC.ANT1700/740-A. Clear Antenna Gate RFID HF involontario omni direzionale 3D a mani libere

ISC.ANT1700/740-A. Clear Antenna Gate RFID HF involontario omni direzionale 3D a mani libere

Come tutti i dispositivi della famiglia OBID RFID HF passivi anche il Clear Gate RFID HF involontario (omni direzionale 3D) ISC.ANT1700/740 consente la lettura di Card e Badge RFID HF con frequenza operativa di 13,56 MHz, standard ISO 15693. La famiglia di Gate RFID HF è caratterizzata da facile installazione ed integrazione IT flessibile: controller e multiplexer integrati all’interno, tuning automatico delle antenne, interfacce RS232, RS485, Ethernet e W-LAN, possibilità di operare in modalità „Stand alone“ e di integrare il software direttamente a bordo del controller, manutenzione da remoto e diagnostica automatica.

Numerose funzioni in opzione: people counter in grado di rilevare anche la direzione del transito del tag, selezione della lingua per messaggi personalizzati, allarmi ottici ed acustici, green-RFID (modalità “stand-by” per ridurre il consumo energetico, con sensori che attivano in automatico il gate).

Il controllo accessi con l’RFID beneficia dei quid distintivi di questa tecnologia: il transito attraverso il gate RFID HF genera infatti la rilevazione automatica della persona dotata di tag, anche in 3D, mentre la funzione dell’anti-collisione assicura la lettura simultanea del passaggio di più persone a “mani libere” (senza esposizione volontaria del badge) o contemporanea di persone ed oggetti (es. libri dotati di smart label RFID).

Grazie ad una innovativa progettazione dell’elettronica l’antenna Gate RFID HF consente la lettura di tag RFID ISO 15693 in modalità involontaria ed omnidirezionale con una luce di corsia fino a 150 cm.

  • Operating frequency: Banda HF 13,56 MHz. – Funzioni di Anti collisione (lettura multipla di etichette RFID).
  • Potenza di trasmissione in RF (Radio Frequenza): 2 W – 12 Watt. (software adjustable).
  • Elettronica RFID HF inclusa: 1 x ISC.LRM2500-B Long Range Reader high performance, 1 x ISC.ANT.MUX-M4 Antenna Multiplexer RFID a 4 uscite & 1 x ISC.DAT-A Dynamic Antenna Tuning.
  • Prestazioni di lettura:
    • Modello ISC.ANT1700/740-A: mono direzionale (tag esposto): fino a 120 cm. – 3D involontario (tag rfid indossato): fino a 105 Cm. (con card formato ISO).
    • Modello ISC.ANT1700/740-SLA: mono direzionale (tag esposto): fino a 150 cm. – 3D involontario (tag rfid indossato): fino a 120 Cm. (con card formato ISO).
  • Taratura automatica dell’antenna via software ( ISC.DAT-A Dynamic Antenna Tuning)
  • Alimentazione: 24 V DC – consumo: max. 35 W.
  • Interfacce Host: Ethernet (TCP/IP), RS232, RS485, USB 2.0, Data Clock.
  • Transponder supportati: ISO 15693 HF ISO 18000-3 Mode 1.
  • Modalità di gestione: ISO Host Mode, Scan Mode, Buffered Read Mode, Notification Mode.
  • Outputs: 2 Optocoupler (24V, 30mA) + 3 Relays (24V, 1A).
  • Inputs: 3 Optocoupler (5-24 V, 20mA).
  • Include: Integrated Alarm LED light & segnalatore acustico – 24 VDC Power Supply.
  • Altre caratteristiche: funzione di anticollisione, RSSI data readout, supporto per antenna multiplexer ISC.ANT.MUX.
  • Firmware upgradabile attraverso Flash-EEPROM..
Modelli :

  • ID ISC.ANT1700/740-A. Clear Antenna Gate RFID HF involontario omni direzionale 3D – Antenna Base. Auto Tuning 3D Gate Antenna RFID Standard ISO 15693. Outputs: 2 Optocoupler (24V, 30mA); 3 Relays (24V, 1A). Inputs: 3 Optocoupler (5-24 V, 20mA). Reader modes: ISO Host Mode, Scan Mode, Buffered Read Mode, Notification Mode. Others: Anticollision function, Real time clock, RSSI data readout. Host Interfaces: Ethernet (TCP/IP), RS232, RS485, USB 2.0, Data Clock. Buffer size: 100 data sets. Anticollision: 40 tags/s. Include la seguente elettronica RFID HF: 1 x ID ISC.LRM2500-B New Long Range Reader Module high performance, 1 x ID ISC.ANT.MUX-M4 Antenna Multiplexer RFID a 4 uscite & 1 x ID ISC.DAT-A Dynamic Antenna Tuning. Include: Integrated Alarm LED light & segnalatore acustico – 24 VDC Power Supply. – (pn 3459-001-00)
  • ID ISC.ANT1700/740-B. Clear Antenna Gate RFID HF involontario omni direzionale 3D – Antenna Complementare. Auto Tuning 3D Gate Antenna RFID Standard ISO 15693. Include la seguente elettronica RFID HF: 1 x ID ISC.DAT-A Dynamic Antenna Tuning. – (pn 3458-000-00)
  • ID ISC.ANT1700/740-SLA. High Performance Clear Antenna Gate RFID HF involontario omni direzionale 3D – Antenna Base. Auto Tuning 3D Gate Dual Loop Antenna RFID Standard ISO 15693. Outputs: 2 Optocoupler (24V, 30mA); 3 Relays (24V, 1A). Inputs: 3 Optocoupler (5-24 V, 20mA). Reader modes: ISO Host Mode, Scan Mode, Buffered Read Mode, Notification Mode. Others: Anticollision function, Real time clock, RSSI data readout. Host Interfaces: Ethernet (TCP/IP), RS232, RS485, USB 2.0, Data Clock. Buffer size: 100 data sets. Anticollision: 40 tags/s. Include la seguente elettronica RFID HF: 1 x ID ISC.LRM2500-B New Long Range Reader Module high performance, 1 x ID ISC.ANT.MUX-M4 Antenna Multiplexer RFID a 4 uscite, 1 x ID ISC.ANT.PSM-B Power Splitter & 2 x ID ISC.DAT-A Dynamic Antenna Tuning. Include: Integrated Alarm LED light & segnalatore acustico – 24 VDC Power Supply. – (pn 3534-001-00)
  • ID ISC.ANT1700/740-SLB. High Performance Clear Antenna Gate RFID HF involontario omni direzionale 3D – Antenna Complementare. Auto Tuning 3D Gate Dual Loop Antenna RFID Standard ISO 15693. Include la seguente elettronica RFID HF: 2 x ID ISC.DAT-A Dynamic Antenna Tuning. – (pn 3535-000-00)

Opzioni ed estensioni collegabili:

  • ID NET.24V-B – (pn 2557-000-00) Low noise Power Supply Unit Power Supply for Industrial Mid Range & Long Range Controller. (necessita di ID CAB.NET.24V-B-EU Cable with European Plug – PN.2558-000-00)
  • ID CAB.NET.24V-B-EU – (pn 2558-000-00) Cable with European Plug for NET.24V-B Power Supply (PN. 2557-000-00)
  • ID ISC.ANT1700/740-GPC Gate People Counter. Rilevazione automatica verso di percorrenza. Tecnologia Radar a micro onde ad effetto Doppler. – (pn 3585-000-00)
  • ID ISC.ANT.GPC-E Extension Gate People Counter. Add-On per gate triplo, necessita di Kit People Counter Base. Rilevazione automatica verso di percorrenza. Tecnologia Radar a micro onde ad effetto Doppler. – (pn 3587-000-00)
  • ID ISC.OPTO – Kit Fotocellula e Catarifrangente per Gate. Fotocellula cilindrica c.c. M18 plastica ABS riflessione 2 m PNP (Part: E3F2-R2B4-E ). Catarinfrangente 40,3×59,9 mm. (Part: E39-R1). – (pn 9687-100-)
  • ID ISC.PLAT-C – Pedana di supporto in legno di faggio per Gate. Con salite, canalizzazioni e fori per il fissaggio. Dimensioni 120x109x2,5 cm. – (pn 9687-110-).

Oltre agli eventi (congressi, fiere, work-shop, concerti, manifestazioni sportive etc.), i Gate RFID HF sono lo strumento ideale per gestire in modo fluido, veloce ed affidabile il flusso di persone in entrata / uscita di un’area, fornendo in tempo reale preziosi dati ai fini della sicurezza e di business intelligence nell’intervenire subito o sagomare con maggior precisione gli eventi in corso, eliminando le code e gli errori umani in fase di registrazione dell’accesso. L’architettura RFID passiva ideale è costruita in base alle specifiche condizioni dell’area da monitorare: in particolare, la banda HF, meno disturbata dai liquidi del corpo umano, ben si presta al controllo accesso delle persone, mentre l’UHF, con le sue maggiori distanze di rilevazione del tag RFID, trova spesso applicazione nel controllare il transito dei veicoli.

Per la potenza RF di emissione supportata e la tipologia di applicazioni l’Antenna Clear Gate RFID HF può operare con i seguenti Apparati e Reader RFID HF:

Con un design trasparente ed accattivante e grazie ad una innovativa progettazione dell’elettronica l’antenna Clear Gate RFID HF consente la lettura di tag RFID ISO 15693 in modalità involontaria ed omnidirezionale con una luce di corsia fino a 150 cm.

Movimentazione di libri, pratiche, fascicoli e dossier, la loro facile tracciabilità anche in un’ottica di prevenzione e dissuasione ai furti, l’archiviazione e ricerca di un consistente numero di simili item rappresentano alcuni input applicativi dell’RFID nella cornice delle Biblioteche e Librerie.
