Controllo Accessi Veicolare RFID UHF – ID MAX.U1002

MAX.U1002 Long Range Reader RFID UHF EPC
 per Controllo Accessi Veicolare off-line e stand-alone
Frequenza Standard Comunicazione Performance / Antenne Modalità Operative
 RFID in Banda UHF EPC
865-868 MHz (EN 302 208)
 UHF EPC Class1 Gen2
ISO 18000-6
 Ethernet  Fino a 8 metri
2 x antenne esterne (SMA – 50 Ohm); Multiplexer integrato
 Off-Line Stand-Alone, Host Mode, Lan Notification Mode


ID MAX.U1002 EU Stand Alone RFID UHF Long Range Reader per Controllo Accessi Veicolare.

Low Cost High Performance Long Range Reader RFID UHF di terza generazione per soluzioni di Controllo Accessi Veicolare Stand-Alone off-line.
Product by
Logo_FEIG OBID-by-FEIG-i-scan_UHF



Controllo Accessi Veicolare RFID UHF - ID MAX.U1002

Sistema RFID UHF per Controllo Accessi Veicolare Stand Alone – ID MAX.U1002

Nuovo ID MAX.U1002 – RFID UHF Long Range Reader di Controllo Accessi Veicolare, ideale per la protezione perimetrale e gestione parcheggi: gestione off-line e Time Zone

I dati dell’utente ed i parametri di accesso all’area possono inoltre essere impostati facilmente nel PC attraverso il software free OBID myAXXESS® Manager e trasferiti poi al controller con una connessione di rete Ethernet temporanea: da questo momento, il controller MAX.U1002 opera off line come uno stand-alone device.In caso di semplici applicazioni, dove non è richiesto alcun parametro temporale di ingresso/uscita dall’area, i transponder autorizzati possono essere facilmente programmati attraverso il così detto „Teach-in” Mode (auto-apprendimento).

L’architettura RFID prevede transponder UHF apposti sul parabrezza del veicolo ed identificati dal controller passivo MAX.U1002, che può gestire fino a 1.000 permessi di accesso, assegnando ad ogni utente anche parametri temporali aggiuntivi di accesso, poiché il dispositivo prevede 15 fasce temporali personalizzabili (time zone).

Appositamente ideato per questo scenario, il sistema del MAX.U1002 è in grado di monitorare corsie multiple e controllare simultaneamente l’ingresso e l’uscita dei veicoli grazie alle uscite d’antenna ed agli input/output digitali.

  • Immediato sistema di auto-apprendimento “Teach-in” dei transponder autorizzati all’ingresso.
  • Frequenza operativa 865-868 MHz (EN 302 208). EPC Class 1 Gen 2 – ISO 18000-6.
  • Connessioni d’antenna multiplexate: 2 x SMA femmina (50 Ω) per ingresso/uscita o gestione due corsie.
  • Potenza RF fino a 2W E.R.P.  – range di lettura fino a 8 metri (dipende da Tag ed Antenne).
  • Modalità operative: Off-Line Stand-alone, ISO Host Mode e Notification Mode.
  • Interfaccia host: Lan Ethernet.
  • 16 Led per diagnosi e stato delle antenne. Output: 2 x opto-isolati 24 VDC/30 mA. Input: 1 x opto-isolati max. 24 VDC / 20 mA. (per accensione su trigger).
  • Altre caratteristiche: Real Time Clock, RF-Channel monitoring, Antenna SWR monitoring, Temperature monitoring.
  • Robusto case in alluminio verniciato a polveri. Dimensioni: 259,8 x 157,3 x 68 mm. Peso 1,8 kg.
  • Classe di protezione IP 53 (IP 64 con protection cap opzionale). Alimentazione: 24 V DC
  • Firmware upgradabile attraverso Flash-EEPROM
Modelli :

  • ID MAX.U1002 EU Stand Alone RFID UHF Long Range Reader per Controllo Accessi Veicolare. Ideale per protezione perimetrale e gestione parcheggi. Gestione off-line fino a 1000 veicoli con software “OBID myAXXESS® Manager“ con aggiornamento delle autorizzazioni via Ethernet oppure con sistema “Teach-in” di auto-apprendimento. Frequenza operativa 865-868 MHz (EN 302 208). EPC Class 1 Gen 2 – ISO 18000-6. Connessioni d’antenna multiplexate: 2 x SMA femmina (50 Ω) per ingresso/uscita o gestione due corsie. Potenza RF fino a 2W E.R.P.  – range di lettura fino a 8 metri. Real Time Clock. Interfaccia host: Lan Ethernet. 16 Led per diagnosi e stato delle antenne. Output: 2 x opto-isolati 24 VDC/30 mA. Input: 1 x opto-isolati max. 24 VDC / 20 mA. (per accensione su trigger). Altre caratteristiche: RF-Channel monitoring, Antenna SWR monitoring, Temperature monitoring. Case in alluminio verniciato a polveri. Dimensioni: 259,8 x 157,3 x 68 mm. Peso 1,8 kg. Classe di protezione IP 53 (IP 64 con protection cap opzionale). Alimentazione: 24 V DC ± 5 %. (pn 4292-000-00)

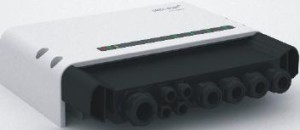

ID ISC.LR.CSC-IP64 Connector Sealing Cap Long Range Reader RFID UHF

ID ISC.LR.CSC-IP64 Connector Sealing Cap Long Range Reader RFID UHF

Opzioni:

  • ID ISC.LR.CSC-IP64 Connector Sealing Cap for LRU1002, LRU3000 & LRU3500.
  • ID ISC.LRU3x00-MS Mounting Rail Set for LRU1002, LRU3000 & LRU3500.
Per caratteristiche tecniche e sbocchi applicativi il dispositivo MAX.U1002 Long Range Reader RFID UHF EPC per Controllo Accessi Veicolare off-line e stand-alone può operare con:

  • FEIG ISC.ANT.U270/270 e FEIG MWD BP radar

    FEIG ISC.ANT.U270/270 e FEIG MWD BP radar

    ID ISC.MWD.BP. Radar a Microonde Digitale Motion Detector. Two-channel device for vehicular & pedestrian detection. Microwave technology / planar Doppler. Cross traffic suppression. Object tracking function. Various adjustment options of relay function. Pre-configured profiles. Programming with pushbutton on device or optional with remote control. Frequency: typ. 24.125 GHz. Transmitting power (EIRP) typ. 40 mW, max. 100 mW. Protection class: IP 65. Power supply: 12-27 VAC or 12-30 VDC. (pn 9916-868-60)

  • ID ISC.ANT.U170/170-EU Antenna UHF. Circular polarized Panel Antenna for operating frequencies in the UHF ranges 865-870 MHz (Optimized for EU Region). Gain: 4.0 dBic @ 866 MHz. Width (3 dB beam): 85° x 85°. Protection class IP65. Antenna connection SMA socket (50 Ohm). Housing ASA-ABS Light grey. Dimensions (WxHxD): 170x170x25 mm. Weight: 270 g.

  • ID ISC.ANT.U270/270-EU Antenna UHF. Circular polarized Panel Antenna for operating frequencies in the UHF ranges 865-870 MHz (Optimized for EU Region). Gain: 9.0 dBic @ 866 MHz. Width (3 dB beam): 65° x 65°. Protection class IP65. Antenna connection SMA socket (50 Ohm). Housing ASA-ABS Light grey. Dimensions (WxHxD): 270x270x57 mm. Weight: 1.210 g.
  • ID ISC.ANT.U600/270-EU Antenna UHF. Circular polarized Panel Antenna for operating frequencies in the UHF ranges 865-870 MHz (Optimized for EU Region). Gain: 11.0 dBic @ 866 MHz. Width (3 dB beam): 65° x 30°. Protection class IP65. Antenna connection SMA socket (50 Ohm). Housing ASA-ABS Light grey. Dimensions (WxHxD): 590x270x57 mm. Weight: 2.200 g.
Settori Applicativi RFID
Settori di Mercato RFID

Alcuni casi applicativi di successo in cui è stato utilizzato l’apparato per il controllo accessi veicolare MAX.U1002:
  • Smart Park RFID – Case History Park-ID a Sarnico Progetto Park-ID a Sarnico: RFID e Smart Parking Sarnico è testimonial di smart parking: il progetto Park-ID inaugura un nuovo concept di gestione parcheggi, più efficiente e vantaggioso per i cittadini ed il Comune all’insegna della urban life sostenibile…
  • Controllo accessi RFID – Case History Marina di Loano RFID per i servizi nel turismo nautico Attiva & Paga Card gestisce con l’RFID l’accesso veicolare e pedonale nel marina ligure, oltre al pagamento dei servizi leisure (monetica) …


Scheda tecnica
ID MAX U1002 UHF Vehicle Access Control RFID Global
ID MAX U1002 UHF Vehicle Access Control RFID Global ID_MAX.U1002_UHF_Vehicle_Access_Control_RFID_Global.pdf
225.8 KB 628 Downloads Dettagli...
Manule d’installazione
ID MAX U1002 UHF-Installation Manual
ID MAX U1002 UHF-Installation Manual ID_MAX.U1002_UHF-Installation_Manual.pdf
865.3 KB 989 Downloads Dettagli...
Manuale Software OBID myAXXESS Manager
OBID MyAXXESS Manager-Software-Manual
OBID MyAXXESS Manager-Software-Manual OBID_myAXXESS_Manager-Software-Manual.pdf
814.7 KB 995 Downloads Dettagli...
