RED.ANT140/140 – RedWave Paddle Antenna RFID HF



Antenna RFID HF (13,56 MHz) 50 ohm
Frequenza Standard Collegamento Performance Potenza RF supportata
RFID in Banda HF – 13,56 Mhz ISO 15693, ISO 14443-A/-B, NFC SMA-plug (50 Ohm), cavo RG174 Fino a 26 cm (dipende da reader e transponder) Consigliata da 250 mWatt a 1,2 Watt

RED.ANT140/140 - RedWave OEM Paddle Antenna RFID HF

 Product by

Logo RFID GLOBAL square

RedWave OEM Paddle Antenna RFID HF (13,56 MHz) A140/140. Frequency 13,56 MHz. Power from 0,25 to 1,2 watt. per applicazioni OEM di Controllo Accessi e custom.

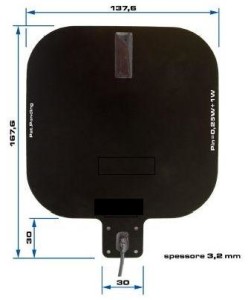

Dimensioni: 168x138x3,6 mm. HF ISO 18000-3 Standard consigliati: ISO 15693, ISO 14443-A/-B, NFC (Near Field Communication).

ID RED.ANT140/140. RFID HF RedWave OEM Paddle Antenna 140 x 140 mm.

ID RED.ANT140/140. RFID HF RedWave OEM Paddle Antenna 140 x 140 mm.

Come tutti i dispositivi della famiglia RedWave RFID HF passivi anche l’Antenna Paddle A140x140 (14×14 cm) consente (attraverso opportuno controller) la lettura di Transponder RFId con frequenza operativa di 13,56 MHz, standard ISO 14443A/B,ISO 15693 ed NFC. Le ridotte dimensioni, il packaging funzionale unitamente alle elevate performance consentono una notevole flessibilità di utilizzo come componente all’interno di progetti custom. L’antenna Paddle può essere utilizzata sia con i Moduli CPR M02 (250 mw), con il mini-controller USB CPR-MR50 (250 mw) o con il controller Mid-Range ISC MR100 (1 W). Grazie ad una innovativa progettazione dell’elettronica e nonostante le dimensioni contenute, l’antenna risulta particolarmente performante in termini di distanze di lettura.

  • Antenna RFID HF (frequenza 13,56 MHz) 50 ohm.
  • Funzioni di Anti collisione (lettura multipla di etichette).
  • Standard per tag ISO15693, ISO14443-A, ISO14443-B, EPC, NFC  (Near Field Communication).
  • Collegamento al Reader o al Multiplexer RFID: SMA-plug (50 Ohm), cavo RG174.
  • Prestazioni: fino a 26 cm. (dipende da reader e transponder).
  • Potenza RF supportata: da 250 mWatt a 1,2 Watt.
Modelli :

  • N/D.

Opzioni:

  • ID ISC.ANT.PS-A-LC – (pn 9269-003-00) Antenna Power Splitter Low Cost. For connection of two antennas to one Reader.
  • ID ISC.ANT.PS-B – (pn 1269-003-01) Power Splitter (High Performance). For connection of two antennas.
  • ID ISC.ANT.PSM-B – (pn 1269-003-02) Power Splitter Module (High Performance). For connection of two antennas.
  • ID ISC.ANT.C-B – (pn 1654-004-00) HF Antenna Coax Cable. Length: 1.35 meters
  • ID ISC.ANT.C-A – (pn 2096-000-00) HF Extension Antenna Coax Cable. Length: 3.60 meters.
  • ID ISC.ANT.EC – (pn 1654-000-00) HF Extension Antenna Coax Cable. Length: 7.20 meters.

Per la potenza RF di emissione supportata e la tipologia di applicazioni l’Antenna RFID HF può operare con i seguenti Reader RFID HF:

  • CPR.40.0X – Moduli OEM RFID HF – NFC – Calipso
  • CPR.M02.VP – Modulo OEM RFID & NFC HF Multi ISO.
  • ISC.M02.M8-B – Modulo OEM RFID HF Antenna Mux.
  • RED.MR50-x – RedWave Short Range Reader RFID & NFC HF Multi ISO.
  • ISC.MR102 – Mid Range Reader RFID HF EPC
Con una portata di lettura da 25 a 40 cm. (in base al controller ed al transponder utilizzati), l’antenna Paddle trova ampie applicazioni, quali controllo accessi, identificazione di archivi e documenti, registrazione di noleggi, ritorno di beni o libri, gestione inventari, logistica, SCM, applicazioni da banco e qualsiasi altra soluzione custom. Alcuni casi applicativi di successo in cui è stato utilizzato l’apparato:

  • N/D!
Non disponibile
